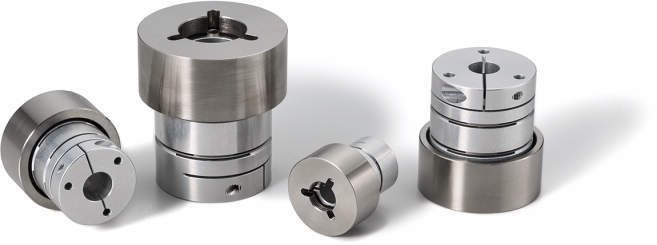

カップリング｜カプリコン（ディスクタイプ）高剛性制振タイプ XGHW-C

【アクチュエータなどの位置決めに最適なカップリング】 負荷用途における高い位置決め精度を実現

・高剛性カップリングに制振機能を付与したフレキシブルカップリングです。
・高剛性と制振機能を両立する構造です。制振機能は、回転伝達部とは別の慣性体・弾性体で構成された
　動吸振器により実現しています。
　（動吸振器は、振動体に補助的な慣性体を弾性体を介して結合することで、
　振動体の共振現象を抑制する機構です。）
・モータ軸側のハブから従動軸側のハブまでの回転伝達部に樹脂弾性体を使用していないため、高剛性です。
・サーボモータ高ゲイン化に加え、高負荷用途における高い位置決め精度を実現します。

共通仕様

ハブ A2017
アルマイト処理
スペーサ A2017
アルマイト処理
ディスク固定ボルト SCM435
四三酸化鉄皮膜（黒）
ディスク SUS304
カラー SUS304
六角穴付きボルト SCM435
四三酸化鉄皮膜（黒）
慣性体 S45C
無電解ニッケルメッキ
弾性体 FKM

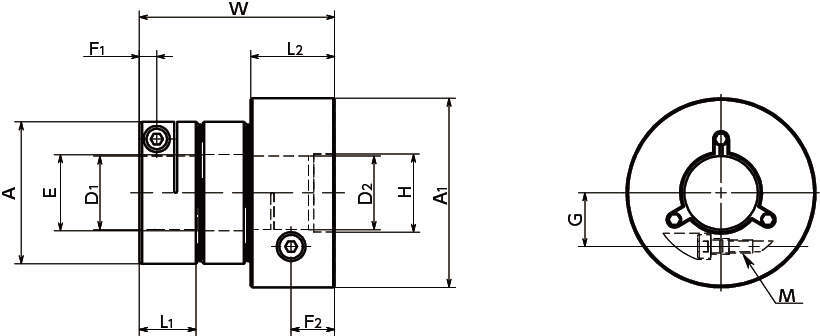

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 155件中 1-10件

  • 表示件数

155件の型式

型式 A
(mm)		 A1
(mm)		 L1
(mm)		 L2
(mm)		 W
(mm)		 E
(mm)		 H
(mm)		 F1
(mm)		 F2
(mm)		 G
(mm)		 M
(mm)		 ねじ締めつけ
トルク
(N・m)		 D1
(mm)		 D2
(mm)		 最大
軸穴径
(mm)		 常用
トルク
(N・m)		 最高
回転数
(min-1)		 慣性
モーメン
ト(kg・m2)		 静的
ねじりばね
定数
(N・m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 許容
エンド
プレイ
(mm)
XGHW-27C-3-5J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 3 5 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2
XGHW-27C-3-6J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 3 6 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2
XGHW-27C-3-8J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 3 8 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2
XGHW-27C-4-5J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 4 5 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2
XGHW-27C-4-6J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 4 6 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2
XGHW-27C-4-8J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 4 8 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2
XGHW-27C-5-5J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 5 5 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2
XGHW-27C-5-6J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 5 6 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2
XGHW-27C-5-8J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 5 8 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2
XGHW-27C-6-5J 19 27 9.2 13.2 29.7 8.5 10 2.6 6.6 7 M2 0.5 6 5 8 1.5 23000 4.6×10-6 300 0.12 2 ±0.2

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
XGHW-27C-3-5J XGHW-27C-3-5J P 6,740 - 在庫品
XGHW-27C-3-6J XGHW-27C-3-6J P 6,740 - 在庫品
XGHW-27C-3-8J XGHW-27C-3-8J P 6,740 - 在庫品
XGHW-27C-4-5J XGHW-27C-4-5J P 6,740 - 在庫品
XGHW-27C-4-6J XGHW-27C-4-6J P 6,740 - 在庫品
XGHW-27C-4-8J XGHW-27C-4-8J P 6,740 - 在庫品
XGHW-27C-5-5J XGHW-27C-5-5J P 6,740 - 在庫品
XGHW-27C-5-6J XGHW-27C-5-6J P 6,740 - 在庫品
XGHW-27C-5-8J XGHW-27C-5-8J P 6,740 - 在庫品
XGHW-27C-6-5J XGHW-27C-6-5J P 6,740 - 在庫品
