・ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。
・360°どの方向にも、ねじつきボールを±15°まで傾けることができます。
・固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。
・□40のアルミフレーム端面に取りつけることができます。
・用途
工作機械/医療機器/FPD製造装置/半導体製造装置/梱包機械/食品機械

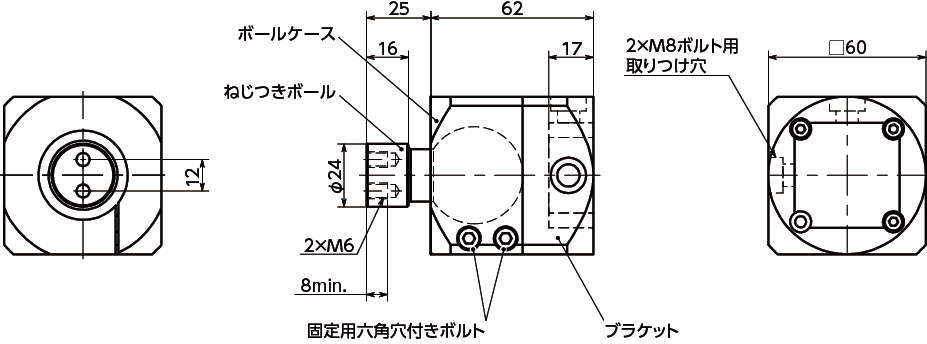

共通仕様
ボールケース | A6063 アルマイト処理 |
---|---|
ねじつきボール | S45C 三価クロメート処理 |
固定用六角穴付きボルト(M5×16mm) | SCM435 四三酸化鉄皮膜 |
ブラケット | A6063 アルマイト処理 |
