DKSF
-
![]()
DKSF

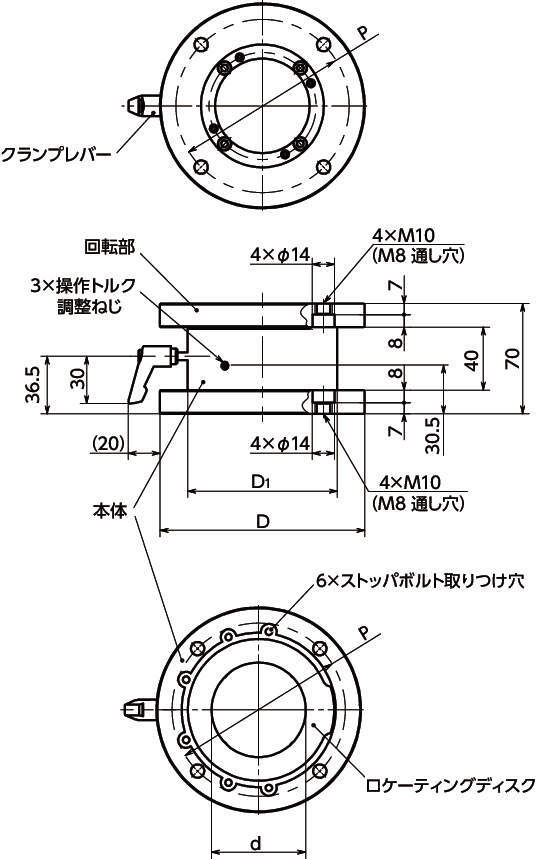

・工作機械などの操作盤を固定・回転させるためのユニット。
・「DKSF」は1つのユニットで操作盤を上面に取りつける支柱タイプとして、もしくは下面に取りつける吊り下げタイプとして2通りの使用方法が選択できます。
・回転部と本体それぞれのフランジの取りつけ穴は、上面・下面どちらからの取りつけにも対応しています。取りつける機器・装置にあわせてご使用ください。
・「DKSF」中央の穴から操作盤の配線を通すことができます。
・クランプレバーを締めつけることで、操作盤の回転をロックできます。
・3本の操作トルク調整ねじを均等に締めつけることで、操作トルクの調整ができます。
・「DKSF」底面の任意の位置に付属のストッパボルトを取りつけることで、ロケーティングディスクの回転角度が制限され、操作盤の回転角度を設定できます。回転角度は45°～360°の範囲で設定できます。
共通仕様
| 本体 | 鋳鉄 カチオン電着塗装(黒) |
|---|---|
| 回転部 | 鋳鉄 カチオン電着塗装(黒) |
| ロケーティングディスク | 鋳鉄 カチオン電着塗装(黒) |
| クランプレバー | 亜鉛ダイカスト 静電塗装(つや消し黒) |
| 操作トルク調整ねじ | スティール 四三酸化鉄皮膜(黒) ナイロン溶着(ナイロン11) |
| ストッパボルト M5×8 | スティール 四三酸化鉄皮膜(黒) |
