アクチュエータブラケット RBE

REB

  • REB

  • 取付例

IAI(アイエイアイ社)の電動アクチュエータを垂直姿勢で使用するためのブラケットです

■電動アクチュエータ設置までの設計・加工・調達の手間を省きます!

■アクチュエータを垂直姿勢で使用するためのブラケットです。

■株式会社アイエイアイの電動アクチュエータに対応しています。

■アクチュエータ内部の通し穴を利用して前面から取りつけるタイプと、アクチュエータのねじ穴を利用して背面から取りつけるタイプの2種類を標準化しています。

■0.05mm以下の平面度と0.05/100mm以下の直角度を保証しています。

■3つのリブ構造で剛性が高く、アクチュエータの性能を十分に発揮します。

■鋳鉄製で一体構造のため頑丈です。

■固定用のねじ穴または座グリ穴が複数あるため、アクチュエータを高さ違いで取りつけたり、ストロークの異なるアクチュエータを取りつけることができます。

共通仕様

適用アクチュエータ 【スライダタイプ】
・RCP6-SA□C/RCP6S-SA□C/RCP6-SA□R/RCP6S-SA□R
・RCP4-SA□C/RCP4-SA□R

【ロッドタイプ】
・RCP6-RRA□C/RCP6S-RRA□C/RCP6-RRA□R/RCP6S-RRA□R
・RCP4-RRA□C/RCP4-RRA□R

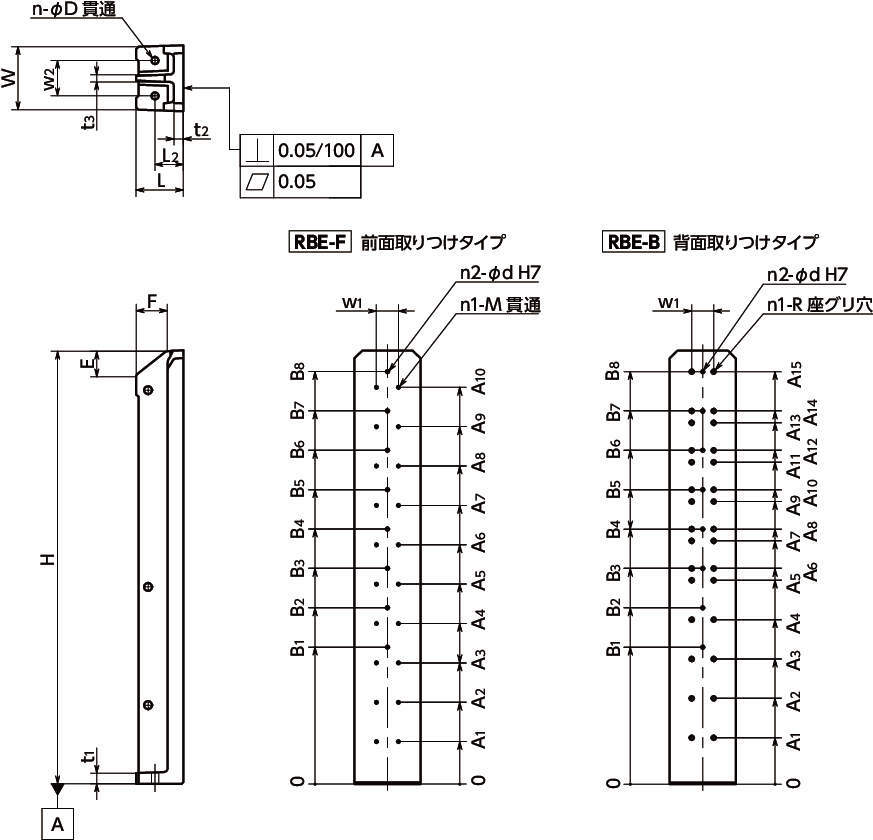

詳細仕様

  • 12件中 1-10件

  • 表示件数

12件の型式

型式 タイプ W L t1 t2 t3 E F w2 L2 質量
(kg)
ねじ穴
n1-M
座グリ穴
n1-R
ねじ穴・座グリ穴・
リーマ穴の位置
w1
底面からのねじ穴・座グリ穴の位置 リーマ穴
n2-d
底面からのリーマ穴の位置
A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 B1 B2 B3 B4 B5 B6 B7 B8
RBE-60-300-F 前面取り付け 60 50 12 12 8 25 31 34 32 2.4 20-M3 - 17 33 83 108 133 158 183 208 233 258 283 - - - - - - - 4-3H7 深さ5 125 175 225 275 - - - -
RBE-60-500-F 前面取り付け 60 50 12 12 8 25 31 34 32 3.9 30-M3 - 17 33 83 133 183 233 258 283 308 333 358 383 408 433 458 483 - - 7-3H7 深さ5 175 225 275 325 375 425 475 -
RBE-80-300-F 前面取り付け 80 60 12 12 10 30 38 45 36 3.6 10-M4 - 28 54 104 154 204 254 - - - - - - - - - - - - 3-4H7 深さ6 174 224 274 - - - - -
RBE-80-550-F 前面取り付け 80 60 12 12 10 30 38 45 36 6.4 20-M4 - 28 54 104 154 204 254 304 354 404 454 504 - - - - - - - 8-4H7 深さ6 174 224 274 324 374 424 474 524
RBE-90-300-F 前面取り付け 90 70 14 14 12 35 44 51 42 4.8 10-M5 - 37 55 105 155 205 255 - - - - - - - - - - - - 3-4H7 深さ6 170 220 270 - - - - -
RBE-90-550-F 前面取り付け 90 70 14 14 12 35 44 51 42 8.3 20-M5 - 37 55 105 155 205 255 305 355 405 455 505 - - - - - - - 8-4H7 深さ6 170 220 270 320 370 420 470 520
RBE-60-300-B 背面取り付け 60 50 12 12 8 25 31 34 32 2.4 - 12-4.5/8座グリ 17 25 75 125 175 225 275 - - - - - - - - - - - 4-3H7 深さ5 125 175 225 275 - - - -
RBE-60-500-B 背面取り付け 60 50 12 12 8 25 31 34 32 3.9 - 20-4.5/8座グリ 17 25 75 125 175 225 275 325 375 425 475 - - - - - - - 7-3H7 深さ5 175 225 275 325 375 425 475 -
RBE-80-300-B 背面取り付け 80 60 12 12 10 30 38 45 36 3.6 - 16-5.5/9.5座グリ 28 59 109 159 174 209 224 259 274 - - - - - - - - - 3-4H7 深さ6 174 224 274 - - - - -
RBE-80-550-B 背面取り付け 80 60 12 12 10 30 38 45 36 6.4 - 34-5.5/9.5座グリ 28 59 109 159 174 209 224 259 274 309 324 359 374 409 424 459 474 524 8-4H7 深さ6 174 224 274 324 374 424 474 524

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
RBE-60-300-F RBE-60-300-F P 15,100 - -
RBE-60-500-F RBE-60-500-F P 21,600 - -
RBE-80-300-F RBE-80-300-F P 17,100 - -
RBE-80-550-F RBE-80-550-F P 27,500 - -
RBE-90-300-F RBE-90-300-F P 20,100 - -
RBE-90-550-F RBE-90-550-F P 32,900 - -
RBE-60-300-B RBE-60-300-B P 15,100 - -
RBE-60-500-B RBE-60-500-B P 21,600 - -
RBE-80-300-B RBE-80-300-B P 17,100 - -
RBE-80-550-B RBE-80-550-B P 27,500 - -

・価格は、1袋あたりの価格です。
