モータブラケット WBS・WBH

WBS

  • WBS

  • WBH\n

  • WBH-SC（カバー付）

■ボールねじ駆動に適した鋳鉄製のモータブラケットです。

■サーボモータ・サポートユニット（固定側）・カップリングを組みつけるだけで位置決めテーブルの駆動部が構成できます。

■各メーカのサーボモータおよびサポートユニット（固定側）に対応しています。

■使用する機器・装置に合わせて商品が選択できます。

■耐蝕性にすぐれた表面処理
・本体には5μm程度の薄膜で膜厚のばらつきが少なく耐食性の高い低温黒色クロム処理をしています。

■一体構造（高精度）
・モータフランジとサポート軸受フランジが一体構造になっているため、フランジごとにおこなっていた芯出し作業を大幅に削減できます。

■アライメントをサポート
・リニアガイドに対してボールねじを平行に組みつける際に便利な基準面を2カ所設けています。
位置決めの手間を削減します。

共通仕様

本体 FC250 低温黒色クロム処理
安全カバー WBS-SC/WBH-SC：SUS304 2B
六角穴付き極低頭ボルト WBS-SC/WBH-SC：SCM435 無電解ニッケルメッキ
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 138件中 1-10件

  • 表示件数

138件の型式

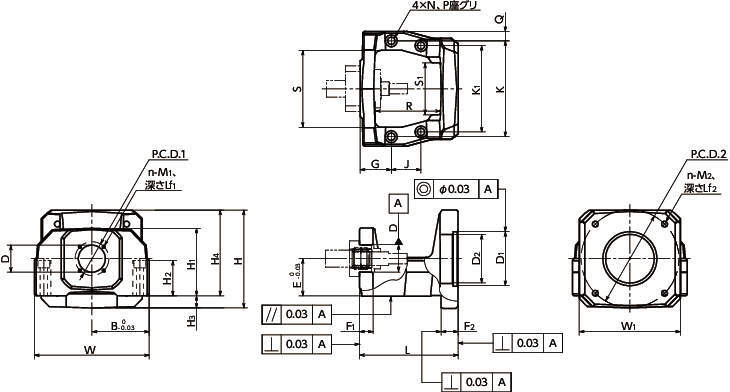

  • WBS（本体）

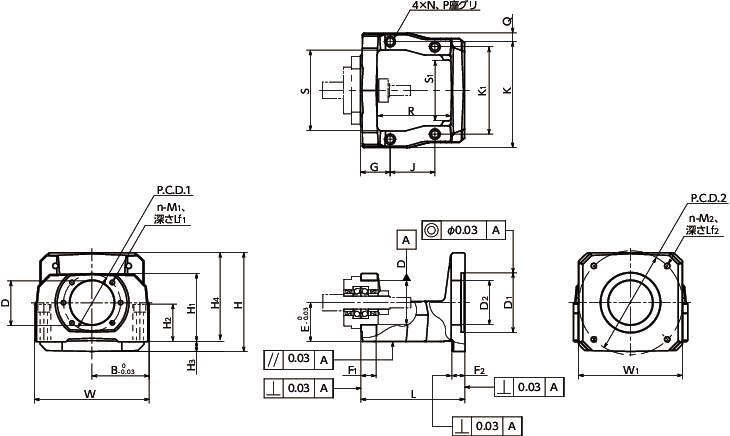

  • WBH（本体）

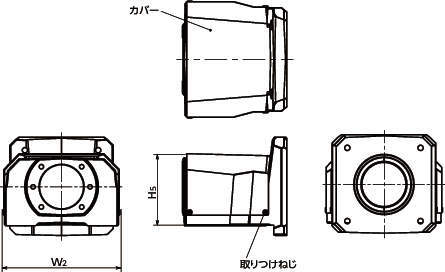

  • WBS（カバー取付時）

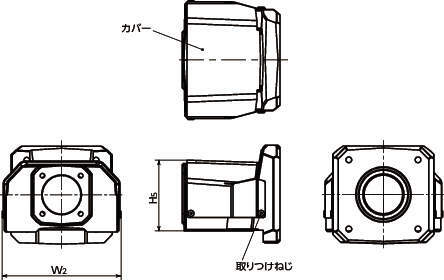

  • WBH（カバー取付時）

型式 タイプ 本体
枠番		 ボールねじ
軸外径
(mm)		 固定側サポート
ユニット軸受内径
(mm)		 モータ
呼び		 カバー L
(mm)		 E
(mm)		 F
(mm)		 B
(mm)		 W
(mm)		 D2
(mm)		 H4
(mm)		 N
(mm)		 P
(mm)		 H2
(mm)		 G
(mm)		 J
(mm)		 K
(mm)		 K1
(mm)		 Q
(mm)		 H
(mm)		 H1
(mm)		 H3
(mm)		 R
(mm)		 S
(mm)		 S1
(mm)		 W1
(mm)		 W2
(mm)		 H5
(mm)		 取付
ねじ		 サポートユニット取付部(mm) サーボモータ取付部(mm) 質量
(kg)
D n-M1 深さLf1 P.C.D.1 D1 n-M2 深さLf2 P.C.D.2
WBS-112-20-15-90 小形機器／軽荷重用 112 20 15 90 なし 112 55 25 85 170 72 127 10.8 17.5 44 41 23 142 137 14 145 100 18 62 113 76 150 - - - 40 4-M5 10 50 80 4-M6 12 100 6.4
WBS-112-20-15-100YS 小形機器／軽荷重用 112 20 15 100YS なし 112 55 25 85 170 72 127 10.8 17.5 44 41 23 142 137 14 145 100 18 62 113 76 150 - - - 40 4-M5 10 50 95 4-M6 12 115 6.4
WBS-112-20-15-100 小形機器／軽荷重用 112 20 15 100 なし 112 55 25 85 170 72 127 10.8 17.5 44 41 23 142 137 14 145 100 18 62 113 76 150 - - - 40 4-M5 10 50 95 4-M8 16 115 6.4
WBS-112-20-15-120YS 小形機器／軽荷重用 112 20 15 120YS なし 112 55 25 85 170 72 127 10.8 17.5 44 41 23 142 137 14 145 100 18 62 113 76 150 - - - 40 4-M5 10 50 110 4-M10 20 145 6.4
WBS-112-25-15-90 小形機器／軽荷重用 112 25 15 90 なし 112 55 25 85 170 72 127 10.8 17.5 44 41 23 142 137 14 145 100 18 62 113 76 150 - - - 40 4-M5 10 50 80 4-M6 12 100 6.4
WBS-112-25-15-100YS 小形機器／軽荷重用 112 25 15 100YS なし 112 55 25 85 170 72 127 10.8 17.5 44 41 23 142 137 14 145 100 18 62 113 76 150 - - - 40 4-M5 10 50 95 4-M6 12 115 6.4
WBS-112-25-15-100 小形機器／軽荷重用 112 25 15 100 なし 112 55 25 85 170 72 127 10.8 17.5 44 41 23 142 137 14 145 100 18 62 113 76 150 - - - 40 4-M5 10 50 95 4-M8 16 115 6.4
WBS-112-25-15-120YS 小形機器／軽荷重用 112 25 15 120YS なし 112 55 25 85 170 72 127 10.8 17.5 44 41 23 142 137 14 145 100 18 62 113 76 150 - - - 40 4-M5 10 50 110 4-M10 20 145 6.4
WBS-130-20-15-130 小形機器／軽荷重用 130 20 15 130 なし 130 55 25 85 170 72 127 10.8 17.5 44 44 33 142 128 14 145 100 18 80 113 76 150 - - - 40 4-M5 10 50 110 4-M8 16 145 6.8
WBS-130-25-15-130 小形機器／軽荷重用 130 25 15 130 なし 130 55 25 85 170 72 127 10.8 17.5 44 44 33 142 128 14 145 100 18 80 113 76 150 - - - 40 4-M5 10 50 110 4-M8 16 145 6.8

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
WBS-112-20-15-90 WBS-112-20-15-90 P 62,700 - 10日間
WBS-112-20-15-100YS WBS-112-20-15-100YS P 62,700 - 10日間
WBS-112-20-15-100 WBS-112-20-15-100 P 62,700 - 10日間
WBS-112-20-15-120YS WBS-112-20-15-120YS P 62,700 - 10日間
WBS-112-25-15-90 WBS-112-25-15-90 P 62,700 - 10日間
WBS-112-25-15-100YS WBS-112-25-15-100YS P 62,700 - 10日間
WBS-112-25-15-100 WBS-112-25-15-100 P 62,700 - 10日間
WBS-112-25-15-120YS WBS-112-25-15-120YS P 62,700 - 10日間
WBS-130-20-15-130 WBS-130-20-15-130 P 64,900 - 10日間
WBS-130-25-15-130 WBS-130-25-15-130 P 64,900 - 10日間

・価格は、1袋あたりの価格です。
