SSC-SLHL
SSC-SLHL
・ねじの脱落・紛失を防止します。取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定に。
・CEマーキングの対応に。
・SUS316L製の六角穴付き低頭ボルトです。
・機器・装置の省スペース化や上部スペースが限られた箇所に。
・SUS316Lは、SUS304と比較して、耐水素脆性・耐フッ素ガス・耐塩素ガス・耐熱性にすぐれています。また、化学薬品・海洋環境に対して、SUS304以上の耐蝕性を発揮します。
・SUS316Lは非磁性です。
・「SSC-SLHL」は「SSCLS」と区別するため、次の加工をしています。
「SSC-SLHL-M3」「SSC-SLHL-M4」：ねじの先端にくぼみ先加工または頭部頂点に凸マーク加工
＜用途＞
保護カバー・点検用カバーの固定
CEマーキングの対応
工作機械/食品機械/電気・電子機器
| 本体 | SUS316L |
|---|---|
| 強度区分 | A4-70 |
9件の型式
SSC-SLHL

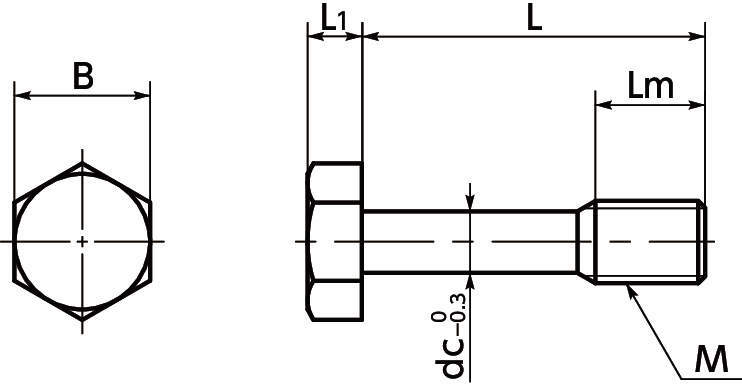

| 型式 | M(並目) |
L (mm) |
Lm (mm) |
D1 (mm) |
L1 (mm) |
B (mm) |
dc (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SSC-SLHL-M3-8 | M3 | 0.5 | 8 | 4 | 5.5 | 2 | 2 | 2.2 | 0.62 |
| SSC-SLHL-M3-10 | M3 | 0.5 | 10 | 4 | 5.5 | 2 | 2 | 2.2 | 0.7 |
| SSC-SLHL-M4-10 | M4 | 0.7 | 10 | 5 | 7 | 2.8 | 2.5 | 3 | 1.4 |
| SSC-SLHL-M4-12 | M4 | 0.7 | 12 | 5 | 7 | 2.8 | 2.5 | 3 | 1.6 |
| SSC-SLHL-M5-12 | M5 | 0.8 | 12 | 6 | 8.5 | 3.5 | 3 | 3.9 | 2.3 |
| SSC-SLHL-M5-16 | M5 | 0.8 | 16 | 6 | 8.5 | 3.5 | 3 | 3.9 | 2.8 |
| SSC-SLHL-M6-12 | M6 | 1 | 12 | 8 | 10 | 4 | 4 | 4.5 | 3.8 |
| SSC-SLHL-M6-16 | M6 | 1 | 16 | 8 | 10 | 4 | 4 | 4.5 | 4.5 |
| SSC-SLHL-M6-20 | M6 | 1 | 20 | 8 | 10 | 4 | 4 | 4.5 | 5.3 |
