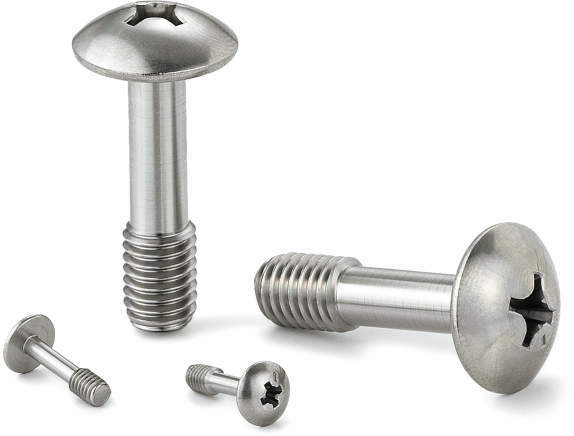

SSCML
SSCML
・ねじの脱落・紛失を防止します。取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定に。
・CEマーキングの対応に。
・十字穴付きトラス小ねじタイプ。頭部が大きく取りつけ面を美しく装飾します。
・化学薬品・海洋環境などに対して、SUS304L以上の耐蝕性を発揮します。
・SUS316Lは非磁性です。
＜用途＞
保護カバー・点検用カバーの固定
CEマーキングの対応
工作機械/食品機械/電気・電子機器
| 本体 | SUS316L |
|---|---|
| 強度区分 | A4-50 |
22件の型式

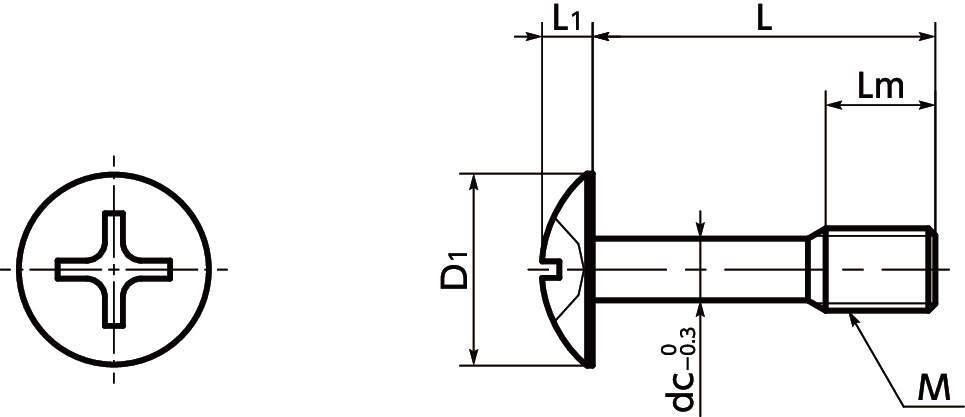

SSCML
| 型式 | M(並目) |
L (mm) |
Lm (mm) |
D1 (mm) |
L1 (mm) |
dc (mm) |
十字穴の番号 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SSCML-M3-8 | M3 | 0.5 | 8 | 4 | 6.9 | 1.9 | 2.2 | 1 | 0.61 |
| SSCML-M3-10 | M3 | 0.5 | 10 | 4 | 6.9 | 1.9 | 2.2 | 1 | 0.69 |
| SSCML-M3-12 | M3 | 0.5 | 12 | 4 | 6.9 | 1.9 | 2.2 | 1 | 0.77 |
| SSCML-M3-16 | M3 | 0.5 | 16 | 4 | 6.9 | 1.9 | 2.2 | 1 | 0.94 |
| SSCML-M4-10 | M4 | 0.7 | 10 | 5 | 9.4 | 2.5 | 3 | 2 | 1.4 |
| SSCML-M4-12 | M4 | 0.7 | 12 | 5 | 9.4 | 2.5 | 3 | 2 | 1.6 |
| SSCML-M4-16 | M4 | 0.7 | 16 | 5 | 9.4 | 2.5 | 3 | 2 | 1.9 |
| SSCML-M4-20 | M4 | 0.7 | 20 | 5 | 9.4 | 2.5 | 3 | 2 | 2.2 |
| SSCML-M5-12 | M5 | 0.8 | 12 | 6 | 11.8 | 3.1 | 3.9 | 2 | 3.1 |
| SSCML-M5-16 | M5 | 0.8 | 16 | 6 | 11.8 | 3.1 | 3.9 | 2 | 3.6 |
