SNPI3S-SUC
SNPI3S-SUC
・ステンレス製の薄板固定用座金組込み十字穴付きなべ小ねじ。
・ねじに旧JISの平座金とばね座金が組み込まれており、脱落の心配がありません。(座金の略称：P=3)
・通常の座金組込みねじに比べ、不完全ねじ部を短くすることで薄板の締結を可能にしています。締結可能な板厚は通常の座金組込みねじの半分以下です。
・機器・装置の省スペース化や上部スペースが限られた箇所に。
・寸法・材質・頭部形状など、特殊仕様の薄板固定用ボルトも製作いたします。お問い合わせください。
＜用途＞
・外装パネル/半導体製造装置/機器・装置構造体/海洋機器/一般産業機械/機器・装置の省スペース化
| ねじ本体 | SUSXM7(SUS304相当) |
|---|---|
| ねじ本体強度区分 | A2-50 |
| 平座金 | SUS304 |
| ばね座金 | SUS304 |
21件の型式
SNPI3S-SUC

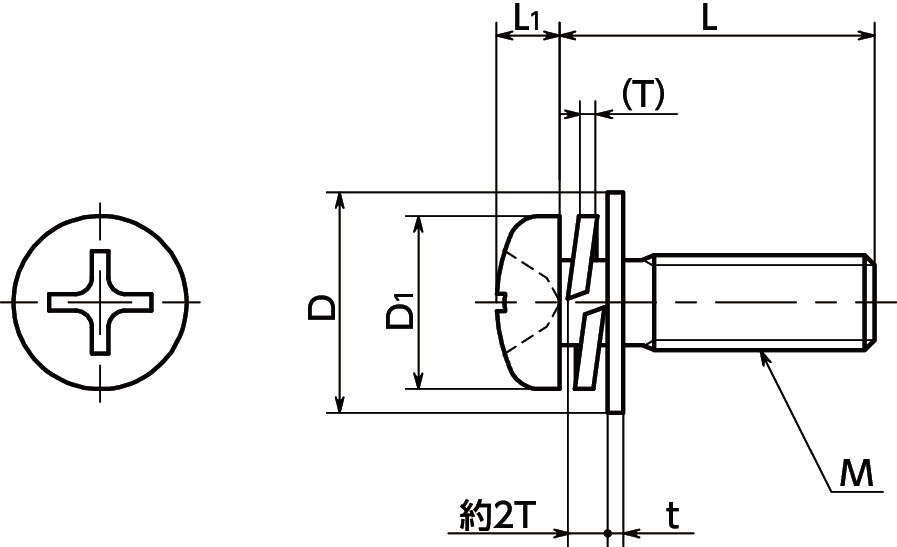

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
D (mm) |
L1 (mm) |
t (mm) |
T(約) (mm) |
十字穴の 番号 |
締結可能 最小板厚 (mm) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||
| SNPI3S-M3-6-SUC | M3 | 0.5 | 6 | 5.5 | 8 | 2 | 0.5 | 0.7 | 2 | 0.9 | 50 | 0.7 |
| SNPI3S-M3-8-SUC | M3 | 0.5 | 8 | 5.5 | 8 | 2 | 0.5 | 0.7 | 2 | 0.9 | 50 | 0.79 |
| SNPI3S-M3-10-SUC | M3 | 0.5 | 10 | 5.5 | 8 | 2 | 0.5 | 0.7 | 2 | 0.9 | 50 | 0.87 |
| SNPI3S-M3-12-SUC | M3 | 0.5 | 12 | 5.5 | 8 | 2 | 0.5 | 0.7 | 2 | 0.9 | 50 | 0.96 |
| SNPI3S-M3-16-SUC | M3 | 0.5 | 16 | 5.5 | 8 | 2 | 0.5 | 0.7 | 2 | 0.9 | 50 | 1.1 |
| SNPI3S-M4-6-SUC | M4 | 0.7 | 6 | 7 | 10 | 2.6 | 0.8 | 1 | 2 | 1.3 | 50 | 1.4 |
| SNPI3S-M4-8-SUC | M4 | 0.7 | 8 | 7 | 10 | 2.6 | 0.8 | 1 | 2 | 1.3 | 50 | 1.6 |
| SNPI3S-M4-10-SUC | M4 | 0.7 | 10 | 7 | 10 | 2.6 | 0.8 | 1 | 2 | 1.3 | 50 | 1.8 |
| SNPI3S-M4-12-SUC | M4 | 0.7 | 12 | 7 | 10 | 2.6 | 0.8 | 1 | 2 | 1.3 | 50 | 1.9 |
| SNPI3S-M4-16-SUC | M4 | 0.7 | 16 | 7 | 10 | 2.6 | 0.8 | 1 | 2 | 1.3 | 50 | 2.2 |
