SFSS
SFSS
・頭部のフランジによって座面が大きくなるため、通常の六角穴付きボルトと比べ被締結材にかかる圧力が分散され、座面陥没が生じにくくなっています。また、キリ穴径が大きい場合でも、座面を確保することができます。
・座金の組み込み作業が不要で、部品点数を削減できます。
・座金を使用していないため、ロボットによるねじ締め自働化に最適です。
・耐蝕性・耐薬品性・耐摩耗性にすぐれています。
・アウトガスが少なく真空環境下で使用できます。
・すぐれた潤滑性。ねじのかじり・焼きつき防止に適しています。
・分光反射率1.5％以下。反射防止を必要とする光学機器などの用途に。
＜用途＞
・かじり・焼きつき防止
・反射防止
・光学機器/FPD製造装置/半導体製造装置
| 本体 | SUSXM7(SUS304相当) 低温黒色クロム処理 |
|---|---|
| 強度区分 | A2-70 |
22件の型式
SFSS

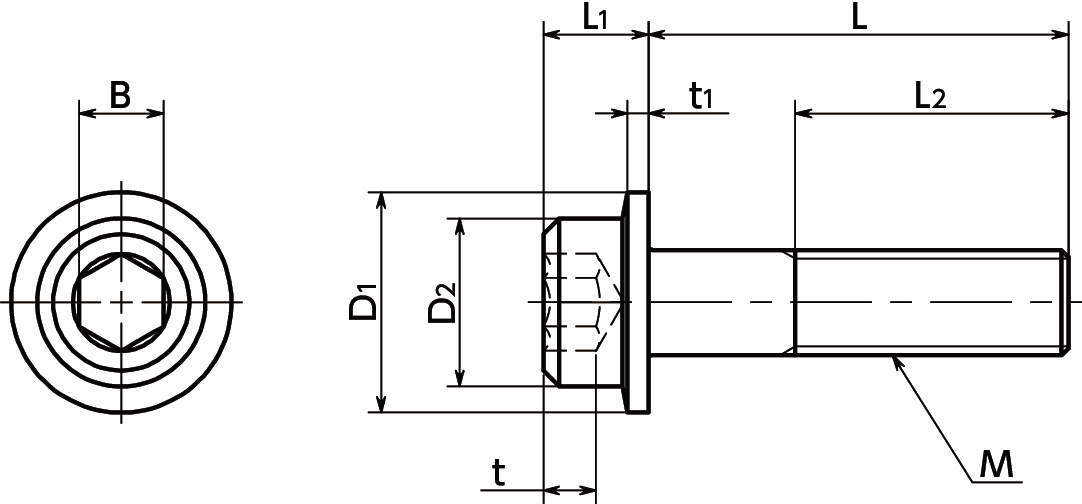

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
D2 (mm) |
L1 (mm) |
L2 (mm) |
B (mm) |
t (mm) |
t1 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| SFSS-M4-6-RY | M4 | 0.7 | 6 | 9 | 7 | 4 | 全ねじ | 3 | 2 | 0.8 | 1.5 |
| SFSS-M4-8-RY | M4 | 0.7 | 8 | 9 | 7 | 4 | 全ねじ | 3 | 2 | 0.8 | 1.7 |
| SFSS-M4-10-RY | M4 | 0.7 | 10 | 9 | 7 | 4 | 全ねじ | 3 | 2 | 0.8 | 1.8 |
| SFSS-M4-12-RY | M4 | 0.7 | 12 | 9 | 7 | 4 | 全ねじ | 3 | 2 | 0.8 | 2 |
| SFSS-M4-16-RY | M4 | 0.7 | 16 | 9 | 7 | 4 | 全ねじ | 3 | 2 | 0.8 | 2.2 |
| SFSS-M4-20-RY | M4 | 0.7 | 20 | 9 | 7 | 4 | 全ねじ | 3 | 2 | 0.8 | 2.6 |
| SFSS-M5-8-RY | M5 | 0.8 | 8 | 11 | 8.5 | 5 | 全ねじ | 4 | 2.5 | 1 | 2.9 |
| SFSS-M5-10-RY | M5 | 0.8 | 10 | 11 | 8.5 | 5 | 全ねじ | 4 | 2.5 | 1 | 3.2 |
| SFSS-M5-12-RY | M5 | 0.8 | 12 | 11 | 8.5 | 5 | 全ねじ | 4 | 2.5 | 1 | 3.4 |
| SFSS-M5-16-RY | M5 | 0.8 | 16 | 11 | 8.5 | 5 | 全ねじ | 4 | 2.5 | 1 | 3.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SFSS-M4-6-RY | SFSS-M4-6-RY | P | 720 | - | - |
| SFSS-M4-8-RY | SFSS-M4-8-RY | P | 720 | - | - |
| SFSS-M4-10-RY | SFSS-M4-10-RY | P | 720 | - | - |
| SFSS-M4-12-RY | SFSS-M4-12-RY | P | 720 | - | - |
| SFSS-M4-16-RY | SFSS-M4-16-RY | P | 720 | - | - |
| SFSS-M4-20-RY | SFSS-M4-20-RY | P | 720 | - | - |
| SFSS-M5-8-RY | SFSS-M5-8-RY | P | 720 | - | - |
| SFSS-M5-10-RY | SFSS-M5-10-RY | P | 720 | - | - |
| SFSS-M5-12-RY | SFSS-M5-12-RY | P | 720 | - | - |
| SFSS-M5-16-RY | SFSS-M5-16-RY | P | 720 | - | - |
