・長穴を利用したスライド機構に適しています。
・操作ボタンを押すとロックが解除され、操作ボタンを離した位置で保持されます。
・作動原理：CUSH-2B内部のローラが長穴つき鋼材をアタッチメントに押しつけて固定します。
・最大100Nまで保持できます。
・操作ボタン耐用回数は10,000回(参考値)です。

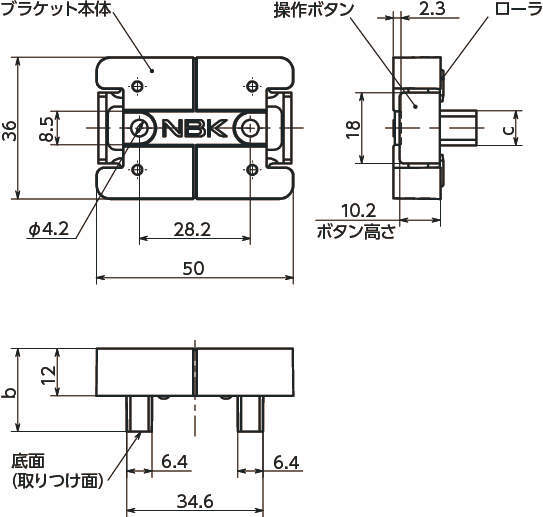

| ブラケット本体 | 亜鉛ダイカスト クロムメッキ(つや消し) |
|---|---|
| 操作ボタン | ポリアセタール(橙) |
12件の型式
| 型式 | b | c | 適用穴付き鋼材 |
最大保持力 (N) |
質量 (g) |
|
|---|---|---|---|---|---|---|
| t | w(ねじ呼び径) | |||||
| CUSH-2B-06-030 | 15.1 | 6.4 | 3 | 6.6(M6) | 100 | 83 |
| CUSH-2B-06-040 | 16.1 | 6.4 | 4 | 6.6(M6) | 100 | 84 |
| CUSH-2B-06-050 | 17.1 | 6.4 | 5 | 6.6(M6) | 100 | 84 |
| CUSH-2B-06-060 | 18.1 | 6.4 | 6 | 6.6(M6) | 100 | 84 |
| CUSH-2B-06-080 | 20.1 | 6.4 | 8 | 6.6(M6) | 100 | 85 |
| CUSH-2B-06-090 | 21.1 | 6.4 | 9 | 6.6(M6) | 100 | 85 |
| CUSH-2B-08-030 | 15.1 | 8.8 | 3 | 9(M8) | 100 | 84 |
| CUSH-2B-08-040 | 16.1 | 8.8 | 4 | 9(M8) | 100 | 84 |
| CUSH-2B-08-050 | 17.1 | 8.8 | 5 | 9(M8) | 100 | 85 |
| CUSH-2B-08-060 | 18.1 | 8.8 | 6 | 9(M8) | 100 | 86 |
※最大保持力はCUSH-2Bが長穴つき鋼材を保持する静的な荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CUSH-2B-06-030 | CUSH-2B-06-030 | P | 5,000 | - | 在庫品 |
| CUSH-2B-06-040 | CUSH-2B-06-040 | P | 5,000 | - | 在庫品 |
| CUSH-2B-06-050 | CUSH-2B-06-050 | P | 5,000 | - | 在庫品 |
| CUSH-2B-06-060 | CUSH-2B-06-060 | P | 5,000 | - | 在庫品 |
| CUSH-2B-06-080 | CUSH-2B-06-080 | P | 5,000 | - | 在庫品 |
| CUSH-2B-06-090 | CUSH-2B-06-090 | P | 5,000 | - | 在庫品 |
| CUSH-2B-08-030 | CUSH-2B-08-030 | P | 5,000 | - | 在庫品 |
| CUSH-2B-08-040 | CUSH-2B-08-040 | P | 5,000 | - | 在庫品 |
| CUSH-2B-08-050 | CUSH-2B-08-050 | P | 5,000 | - | 在庫品 |
| CUSH-2B-08-060 | CUSH-2B-08-060 | P | 5,000 | - | 在庫品 |
