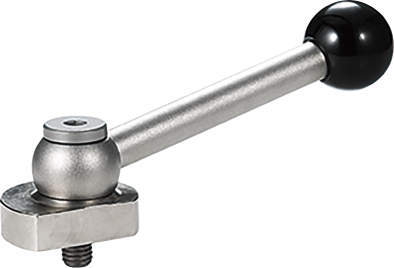

LZXS-KV
-
LZXS-KV
■あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
■角度つきレバータイプ。手が入りやすく、レバーを握るスペースを確保できます。
【構造】
■カムレバーは、偏心カム・スペーサ・固定用ボルト・レバーで構成されています。
■取りつけは固定用ボルトを六角レンチで締めつけて行います。
■固定用ボルトを締めつけたあとでも、スペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。偏心カムを固定したままにしたい場合にはスペーサを取りはずしてください。
■偏心カムとレバーはセレーションによりかみ合っており、偏心カムに対するレバーの位置を組みつけの際に設定できます。
共通仕様
偏心カム | SUS303、無電解ニッケルメッキ |
---|---|
スペーサ | SUS630 |
固定用ボルト | SUS630 |
レバー | SUS303 |
グリップ | フェノール樹脂(黒) |
