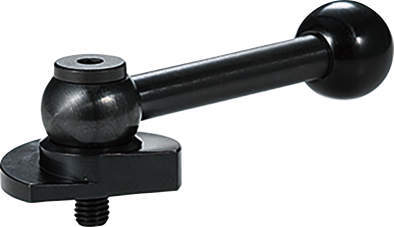

ラッチレバー 水平レバータイプ・上方向締めつけ LZY-GV-A

LZY-GV-A

  • LZY-GV-A

■スパイラルラッチを利用した締結用のレバー。上方向に無段階に締めつけが調整できます。

■あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。

■水平レバータイプ。上部スペースに制限がある場合に適しています。

■スパイラルラッチは焼入れ済み。耐摩耗性にすぐれています。

【構造】
■ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルト・レバーで構成されています。

■取りつけは固定用ボルトを六角レンチで締めつけて行います。

■スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。

■固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。

■スパイラルラッチとレバーは、セレーションによりかみ合っており、スパイラルラッチに対するレバーの位置を組みつけの際に設定できます。

#ラッチレバー
#レバー

共通仕様

スパイラルラッチ スティール、四三酸化鉄皮膜(黒)
スペーサ スティール、四三酸化鉄皮膜(黒)
固定用ボルト スティール、四三酸化鉄皮膜(黒)
レバー スティール、四三酸化鉄皮膜(黒)
グリップ フェノール樹脂(黒)

CADメーカーTOP

詳細仕様

  • 4件中 1-4件

  • 表示件数

4件の型式

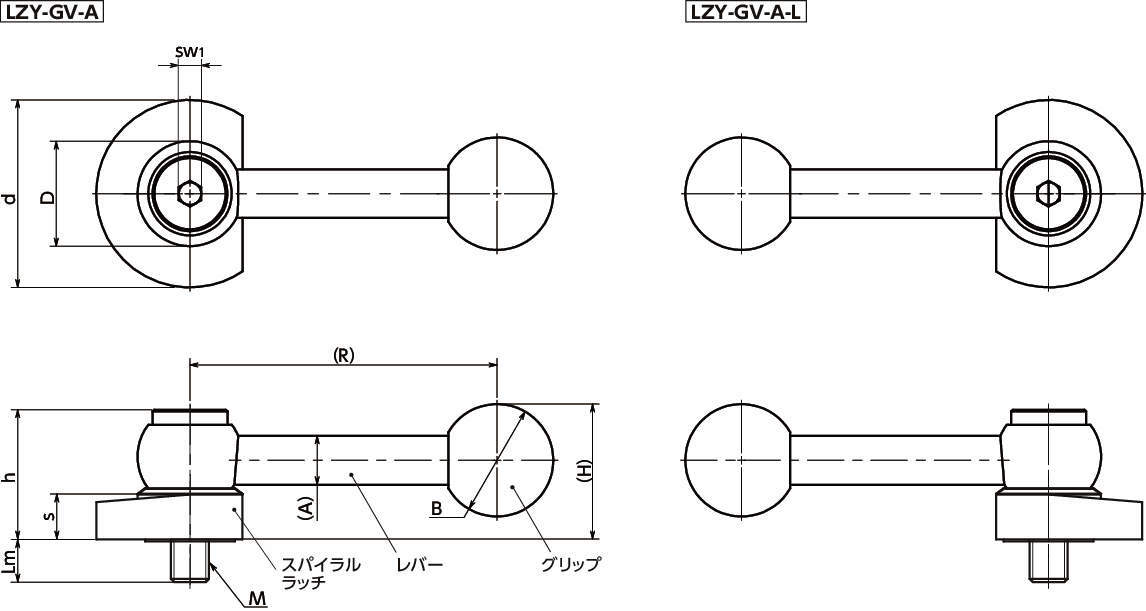

型式 タイプ 材質 回転方向 d M(並目) Lm R H h h1 s A B D sw1 d1 d2 歯数 調整範囲 質量
(g)
ねじの呼び ピッチ 角度 締めつけ方向 ラッチ勾配
LZY-40-GV-A 水平レバー(上方向締めつけ) スティール製 右回転 40 M8 1.25 8 100 31 31 3.6 10 10 25 24 5 24 20 26 253.8° 4.52 2.93° 179
LZY-50-GV-A 水平レバー(上方向締めつけ) スティール製 右回転 50 M10 1.5 11 116 36 34.5 4 12 13 30 28 6 28 24 28 248.2° 5.52 2.93° 310
LZY-40-GV-A-L 水平レバー(上方向締めつけ) スティール製 左回転 40 M8 1.25 8 100 31 31 3.6 10 10 25 24 5 24 20 26 253.8° 4.52 2.93° 179
LZY-50-GV-A-L 水平レバー(上方向締めつけ) スティール製 左回転 50 M10 1.5 11 116 36 34.5 4 12 13 30 28 6 28 24 28 248.2° 5.52 2.93° 310

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
LZY-40-GV-A LZY-40-GV-A P 18,700 - 10日間
LZY-50-GV-A LZY-50-GV-A P 17,500 - 10日間
LZY-40-GV-A-L LZY-40-GV-A-L P 18,700 - 10日間
LZY-50-GV-A-L LZY-50-GV-A-L P 17,500 - 10日間
