LZY-SK-A
-
LZY-SK-A

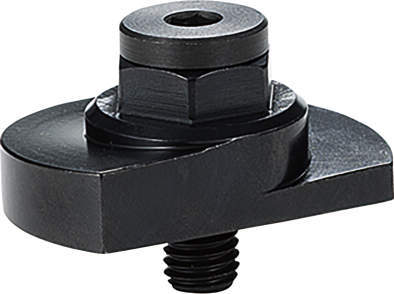

■スパイラルラッチを利用した締結用のレバー。上方向に無段階に締めつけが調整できます。
■あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
■スパナで操作するタイプ。
■スパイラルラッチは焼入れ済み。耐摩耗性にすぐれています。

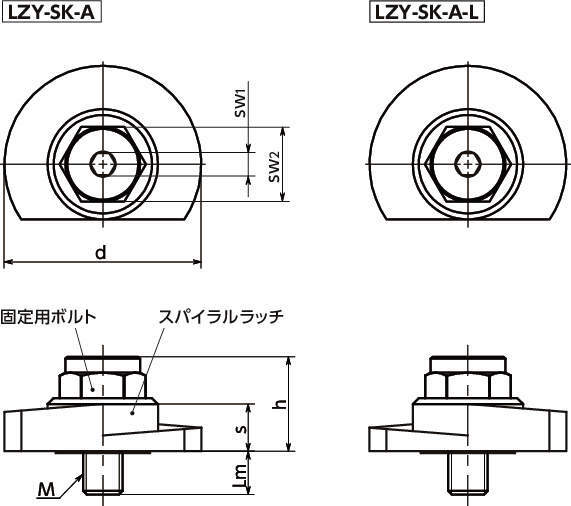

【構造】
■ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルトで構成されています。
■取りつけは固定用ボルトを六角レンチで締めつけて行います。
■スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。
■固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。
■スパイラルラッチの上部に六角部を設けています。スパナなどを利用してスパイラルラッチを回転させることができます。
共通仕様
スパイラルラッチ | スティール、四三酸化鉄皮膜(黒) |
---|---|
スペーサ | スティール、四三酸化鉄皮膜(黒) |
固定用ボルト | スティール、四三酸化鉄皮膜(黒) |
