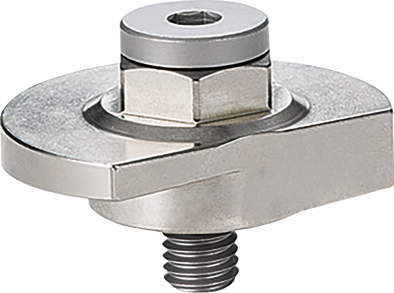

ラッチレバー スパナ操作タイプ・下方向締めつけ(ステンレス製) LZYS-SK-B

LZYS-SK-B

  • LZYS-SK-B

■スパイラルラッチを利用した締結用のレバー。下方向に無段階に締めつけが調整できます。

■あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。

■スパナで操作するタイプ。

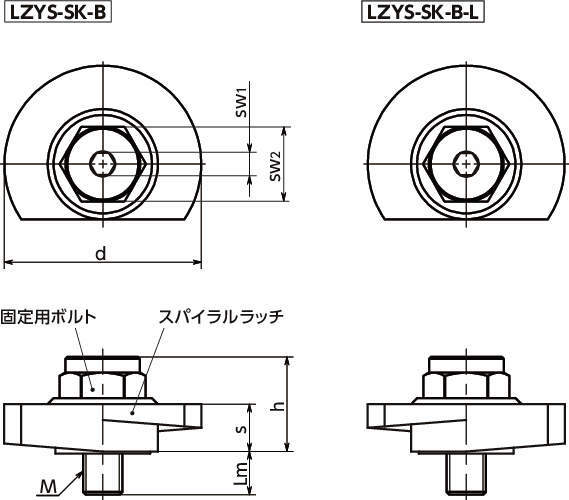

【構造】
■ラッチレバーは、スパイラルラッチ・スペーサ・固定用ボルトで構成されています。

■取りつけは固定用ボルトを六角レンチで締めつけて行います。

■スパイラルラッチの勾配が小さい(2.93°)ため、締めつけ後のゆるみがありません。

■固定用ボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。スパイラルラッチを固定したままにしたい場合にはスペーサを取りはずしてください。

■スパイラルラッチの上部に六角部を設けています。スパナなどを利用してスパイラルラッチを回転させることができます。

#ラッチレバー
#レバー

共通仕様

スパイラルラッチ SUS303、無電解ニッケルメッキ
スペーサ SUS630
固定用ボルト SUS630

CADメーカーTOP

詳細仕様

  • 4件中 1-4件

  • 表示件数

4件の型式

型式 タイプ 材質 回転方向 d M(並目) Lm s h h1 sw1 sw2 d1 d2 調整範囲 質量
(g)
ねじの呼び ピッチ 角度 締めつけ方向 ラッチ勾配
LZYS-40-SK-B スパナ操作(下方向締めつけ) ステンレス製 右回転 40 M8 1.25 8 10 21 3.6 5 15 24 20 253.8° 4.52 2.93° 88
LZYS-50-SK-B スパナ操作(下方向締めつけ) ステンレス製 右回転 50 M10 1.5 11 12 24 4 6 19 28 24 248.2° 5.52 2.93° 156
LZYS-40-SK-B-L スパナ操作(下方向締めつけ) ステンレス製 左回転 40 M8 1.25 8 10 21 3.6 5 15 24 20 253.8° 4.52 2.93° 88
LZYS-50-SK-B-L スパナ操作(下方向締めつけ) ステンレス製 左回転 50 M10 1.5 11 12 24 4 6 19 28 24 248.2° 5.52 2.93° 156

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
LZYS-40-SK-B LZYS-40-SK-B P 19,100 - 10日間
LZYS-50-SK-B LZYS-50-SK-B P 20,600 - 10日間
LZYS-40-SK-B-L LZYS-40-SK-B-L P 19,100 - 10日間
LZYS-50-SK-B-L LZYS-50-SK-B-L P 20,600 - 10日間
