XYR
-
![]()
XYR

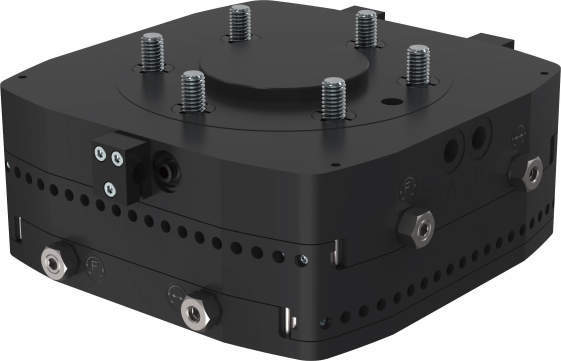

■アライメント調整モジュール
・XY方向に可動し、ワークの位置ずれを許容。
■調整可能な偏心荷重とストローク
・アジャストスクリュにより、短時間で調整できます。
■フラットデザイン
・モーメントが小さくなり、ロボットの小型 化 ・小容量化 に貢献します。
■任意のポジションで固定
・最適な動作のために必要な位 置 での固定と 解 除を行います。
鍋屋バイテック会社
ロボット周辺機器｜アライメント調整モジュール XYR
詳細仕様
8件の型式
| 型式 |
ロボットフランジ (ENISO9409-1対応) |
ストローク X/Y (mm) |
保持力(N) | 使用圧力(bar) |
公称圧力 (bar) |
使用温度 (℃) |
空気消費量(cm3) |
慣性モーメント (kg/cm2) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| センタリング時 | 偏心時 | 最低 | 最高 | センタリング時 | 偏心ロック時 | |||||||
| XYR1040-B | PCD40 | ±3 | 150 | 30 | 1 | 8 | 6 | 5～80 | 6 | 3 | 3.4 | 0.49 |
| XYR1050-B | PCD50 | ±3.5 | 250 | 50 | 1 | 8 | 6 | 5～80 | 8 | 4 | 6.2 | 0.65 |
| XYR1063-B | PCD63 | ±4.5 | 400 | 125 | 1 | 8 | 6 | 5～80 | 16 | 9 | 32.8 | 1.7 |
| XYR1080-B | PCD80 | ±5.5 | 600 | 250 | 1 | 8 | 6 | 5～80 | 36 | 21 | 73.9 | 2.6 |
| XYR1100-B | PCD100 | ±6.0 | 900 | 450 | 1 | 8 | 6 | 5～80 | 65 | 42 | 204.0 | 4.5 |
| XYR1125-B | PCD125 | ±8.0 | 1500 | 600 | 1 | 8 | 6 | 5～80 | 113 | 64 | 506.0 | 7.8 |
| XYR1160-B | PCD160 | ±10.0 | 2000 | 1000 | 1 | 8 | 6 | 5～80 | 189 | 111 | 891.0 | 10.3 |
| XYR1200-B | PCD200 | ±12.5 | 3000 | 1250 | 1 | 8 | 6 | 5～80 | 323 | 173 | 2217.0 | 17.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| XYR1040-B | XYR1040-B | P | 375,000 | - | 30日間 |
| XYR1050-B | XYR1050-B | P | 405,000 | - | 30日間 |
| XYR1063-B | XYR1063-B | P | 446,000 | - | 30日間 |
| XYR1080-B | XYR1080-B | P | 570,000 | - | 30日間 |
| XYR1100-B | XYR1100-B | P | 717,000 | - | 30日間 |
| XYR1125-B | XYR1125-B | P | 860,000 | - | 30日間 |
| XYR1160-B | XYR1160-B | P | 1,030,000 | - | 30日間 |
| XYR1200-B | XYR1200-B | P | 1,250,000 | - | 30日間 |
