■アライメント調整モジュール
・ばねがたわむことでワークの傾きを許容。
■センタリング
・ロボット動作時にワークをフレキシブルな位置に固定することができます。
■フラットデザイン
・モーメントが小さくなり、ロボットの小型化・小容量化に貢献します。
■調整可能な荷重とモーメント
・荷重の異なるスプリングパッケージの使いわけで可搬重量の調整ができます。
鍋屋バイテック会社

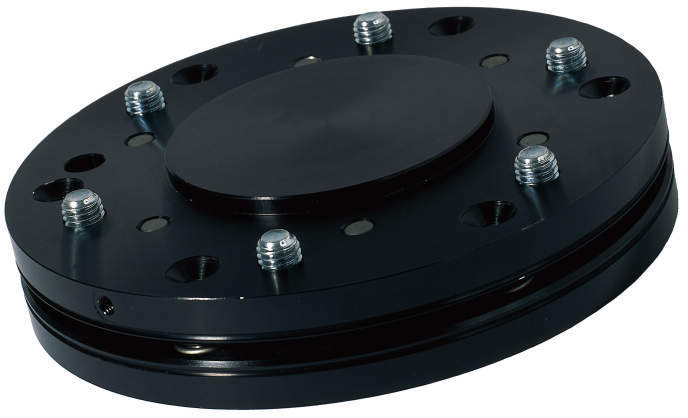

ロボット周辺機器｜アライメント調整モジュール ARP
詳細仕様
7件の型式
| 型式 |
ロボットフランジ (ENISO9409-1対応) |
高さ (mm) |
推奨 可搬質量 (kg) |
変位量 |
ロック時の センタリング (N) |
くり返し位置精度(mm/°) |
1サイクルあたりの 空気消費量 (cm3) |
使用圧力(bar) |
使用温度 (℃) |
慣性モーメント (kg/cm2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平 | 垂直 | 水平 | 垂直 | 最低 | 最高 | |||||||||||
| (mm) | (°) | (mm) | (°) | |||||||||||||
| AR40P | TK40 | 21.5 | 3 | ±2 | ±1 | ±2 | ±1 | 170 | ±0.05 | ±0.05 | 2 | 1 | 8 | 5～80 | 0.5 | 0.15 |
| AR50P | TK50 | 21.5 | 4 | ±2 | ±1 | ±2 | ±1 | 170 | ±0.05 | ±0.05 | 2 | 1 | 8 | 5～80 | 1.1 | 0.22 |
| AR63P | TK63 | 24 | 15 | ±2 | ±1 | ±2 | ±1 | 600 | ±0.05 | ±0.05 | 3.6 | 1 | 8 | 5～80 | 2.8 | 0.36 |
| AR80P | TK80 | 24 | 15 | ±2 | ±1 | ±2 | ±1 | 600 | ±0.05 | ±0.05 | 3.6 | 1 | 8 | 5～80 | 6.2 | 0.5 |
| AR100P | TK100 | 26 | 30 | ±2 | ±1 | ±2 | ±1 | 1400 | ±0.05 | ±0.05 | 8.5 | 1 | 8 | 5～80 | 17 | 0.85 |
| AR125P | TK125 | 28 | 50 | ±2 | ±1 | ±2 | ±1 | 3000 | ±0.05 | ±0.05 | 14 | 1 | 8 | 5～80 | 61 | 1.9 |
| AR160P | TK160 | 28 | 60 | ±2 | ±1 | ±2 | ±1 | 3000 | ±0.05 | ±0.05 | 14 | 1 | 8 | 5～80 | 115 | 5.6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AR40P | AR40P | P | 180,000 | - | 25日間 |
| AR50P | AR50P | P | 195,000 | - | 25日間 |
| AR63P | AR63P | P | 216,000 | - | 25日間 |
| AR80P | AR80P | P | 268,000 | - | 25日間 |
| AR100P | AR100P | P | 344,000 | - | 25日間 |
| AR125P | AR125P | P | 395,000 | - | 25日間 |
| AR160P | AR160P | P | 597,000 | - | 25日間 |
