・コストパフォーマンスを高めたロックピン。
・スピ―ディなワークの位置決め・固定ができます。
・相手穴からの抜け止めには、ボール(ステンレス鋼板)を使用。
・PCPLS-NIはオールステンレス製。耐蝕性にすぐれています。
| ノブ | PCPL/PCPLS：ナイロン6(つや消し黒) PCPLS-NI：SUS303相当 |
|---|---|
| 操作ボタン | PCPL/PCPLS：ナイロン6(赤) PCPLS-NI：SUS303相当 |
| ピン | PCPL：SUM22L 三価クロメート処理 PCPLS/PCPLS-NI：SUS303相当 |
| ボール | SUS304相当 |
| 内蔵スプリング | SUS301相当 |
255件の型式

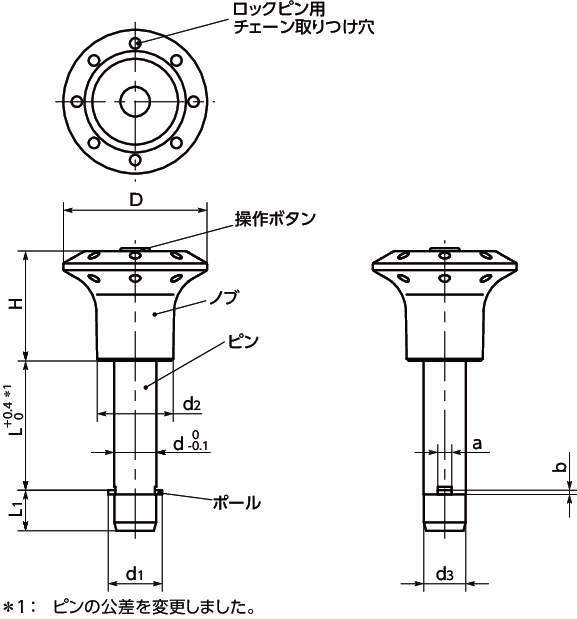

| 型式 | タイプ | d | d1 | d3 | d2 | L1 | D | H | a | b | Lm |
二面せん断荷重 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCPL-6-10 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 10 | 14 |
| PCPL-6-12 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 12 | 14 |
| PCPL-6-16 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 16 | 14 |
| PCPL-6-20 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 20 | 14 |
| PCPL-6-25 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 25 | 14 |
| PCPL-6-30 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 30 | 14 |
| PCPL-6-35 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 35 | 14 |
| PCPL-6-40 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 40 | 14 |
| PCPL-6-45 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 45 | 14 |
| PCPL-6-50 | スティールピン・プラスティックノブ | 6 | 7.5 | 5.9 | 15 | 7 | 30 | 21 | 2.3 | 0.5 | 50 | 14 |
二面せん断荷重はの値は参考値であり、保証値ではありません。安全を考慮して選定してください。 二面せん断荷重は、破断面が二面あるときの荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PCPL-6-10 | PCPL-6-10 | P | 2,950 | - | 在庫品 |
| PCPL-6-12 | PCPL-6-12 | P | 2,950 | - | 在庫品 |
| PCPL-6-16 | PCPL-6-16 | P | 2,950 | - | 在庫品 |
| PCPL-6-20 | PCPL-6-20 | P | 2,950 | - | 在庫品 |
| PCPL-6-25 | PCPL-6-25 | P | 2,950 | - | 在庫品 |
| PCPL-6-30 | PCPL-6-30 | P | 3,030 | - | 在庫品 |
| PCPL-6-35 | PCPL-6-35 | P | 3,030 | - | 在庫品 |
| PCPL-6-40 | PCPL-6-40 | P | 3,160 | - | 在庫品 |
| PCPL-6-45 | PCPL-6-45 | P | 3,160 | - | 10日間 |
| PCPL-6-50 | PCPL-6-50 | P | 3,160 | - | 在庫品 |
