PDBLT
PDBLT

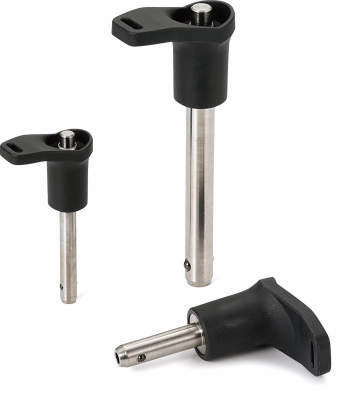

・L字ノブつきロックピン。
・ノブの突き出た部分を親指と人差し指で持って操作可能なため、壁面の近くに配置しても操作できます。
・スピーディなワークの位置決め固定ができます。
・ピンと操作ボタンはチタン製、スティールやステンレス製部品と比較して約40%軽量です。
| ノブ | ナイロン6(黒) |
|---|---|
| 操作ボタン | チタン |
| ピン | チタン |
| ボール | セラミック |
| 内蔵スプリング | ハステロイ C4相当 |
14件の型式
| 型式 | d | L | d1 | d2 | L1 | D | H | B |
二面せん断荷重 (kN) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| PDBLT-6-10 | 6 | 10 | 7 | 13.5 | 7 | 33 | 26.5 | 17.5 | 23 | 10 |
| PDBLT-6-20 | 6 | 20 | 7 | 13.5 | 7 | 33 | 26.5 | 17.5 | 23 | 11 |
| PDBLT-6-30 | 6 | 30 | 7 | 13.5 | 7 | 33 | 26.5 | 17.5 | 23 | 12 |
| PDBLT-6-40 | 6 | 40 | 7 | 13.5 | 7 | 33 | 26.5 | 17.5 | 23 | 13 |
| PDBLT-6-50 | 6 | 50 | 7 | 13.5 | 7 | 33 | 26.5 | 17.5 | 23 | 14 |
| PDBLT-8-20 | 8 | 20 | 9.5 | 18 | 8.2 | 43.5 | 34 | 23 | 43 | 26 |
| PDBLT-8-30 | 8 | 30 | 9.5 | 18 | 8.2 | 43.5 | 34 | 23 | 43 | 28 |
| PDBLT-8-40 | 8 | 40 | 9.5 | 18 | 8.2 | 43.5 | 34 | 23 | 43 | 30 |
| PDBLT-8-50 | 8 | 50 | 9.5 | 18 | 8.2 | 43.5 | 34 | 23 | 43 | 32 |
| PDBLT-10-20 | 10 | 20 | 12 | 18 | 9.6 | 43.5 | 34 | 23 | 69 | 29 |
二面せん断荷重はの値は参考値であり、保証値ではありません。安全を考慮して選定してください。 二面せん断荷重は、破断面が二面あるときの荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PDBLT-6-10 | PDBLT-6-10 | P | 23,800 | - | 10日間 |
| PDBLT-6-20 | PDBLT-6-20 | P | 24,300 | - | 10日間 |
| PDBLT-6-30 | PDBLT-6-30 | P | 25,000 | - | 10日間 |
| PDBLT-6-40 | PDBLT-6-40 | P | 25,600 | - | 10日間 |
| PDBLT-6-50 | PDBLT-6-50 | P | 26,200 | - | 10日間 |
| PDBLT-8-20 | PDBLT-8-20 | P | 26,300 | - | 10日間 |
| PDBLT-8-30 | PDBLT-8-30 | P | 26,700 | - | 10日間 |
| PDBLT-8-40 | PDBLT-8-40 | P | 26,700 | - | 10日間 |
| PDBLT-8-50 | PDBLT-8-50 | P | 26,700 | - | 10日間 |
| PDBLT-10-20 | PDBLT-10-20 | P | 28,200 | - | 10日間 |
