TSA
TSA

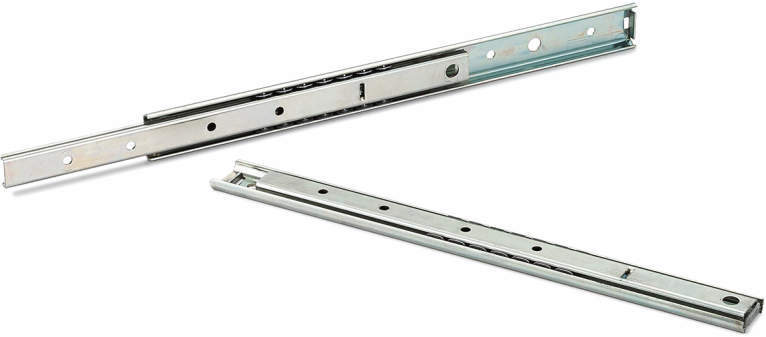

・2段引のコンパクトなスライドレール。
・ストローク量は全閉時の長さ(L寸法)の約75%
・スティール製のストッパがインバースライドの脱落を防止します。
・スライド同士が重なっている場合にも工具での取りつけができるように、スライドには取りつけ穴と重なる部分に工具用の穴を配置しています。
・本商品は2本1組となります。
・各スライドは左右とちら側にも取りつけることが可能です。
＜用途＞
・引き出し・スライドギア・キャビネット・各種産業設備・車両設備・家具など
| 本体 | スティール 三価クロメート処理 |
|---|---|
| ボールベアリング | スティール 焼入れ |
| ボールゲージ | スティール 亜鉛メッキ |
| ストッパ | スティール 三価クロメート処理 |
4件の型式
TSA

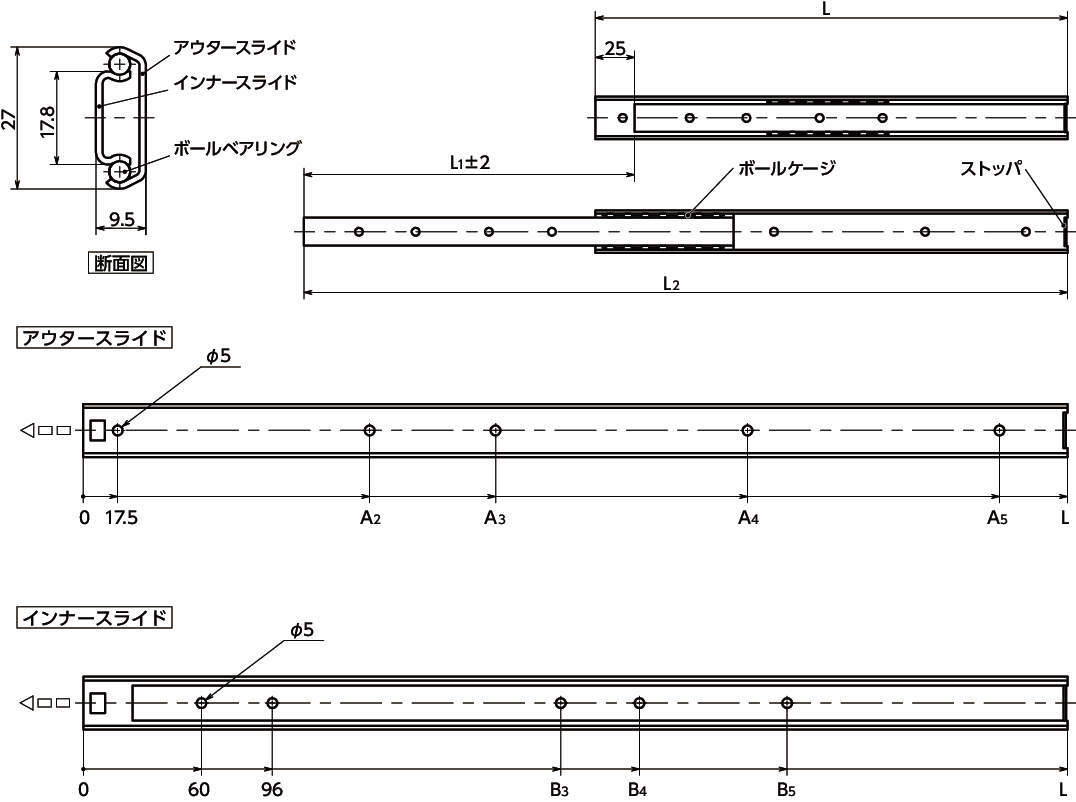

| 型式 |
L (mm) |
L1 (mm) |
L2 (mm) |
A2 (mm) |
A3 (mm) |
A4 (mm) |
A5 (mm) |
B3 (mm) |
B4 (mm) |
B5 (mm) |
耐荷重 (N/ペア) 1万回/10万回 |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSA-300 | 300 | 210 | 485 | 113.5 | 209.5 | 273.5 | - | 142.5 | 182.5 | - | 220 / 170 | 380 |
| TSA-350 | 350 | 240 | 565 | 113.5 | 209.5 | 337.5 | - | 167.5 | 207.5 | - | 260 / 200 | 440 |
| TSA-400 | 400 | 290 | 665 | 113.5 | 209.5 | 369.5 | - | 192.5 | 232.5 | 282.5 | 260 / 200 | 500 |
| TSA-500 | 500 | 370 | 845 | 145.5 | 209.5 | 337.5 | 465.5 | 242.5 | 282.5 | 357.5 | 280 / 220 | 630 |
※質量は2本1組あたりの質量です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TSA-300 | TSA-300 | P | 7,970 | - | - |
| TSA-350 | TSA-350 | P | 8,510 | - | - |
| TSA-400 | TSA-400 | P | 9,170 | - | - |
| TSA-500 | TSA-500 | P | 10,500 | - | - |
