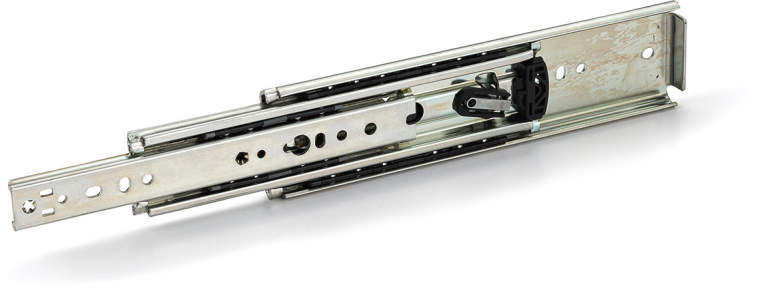

スライドレール 3段引 TSCC-B

TSCC-B

  • TSCC-B

・3段引のスライドレール。
・ストローク量は全閉時の長さ(L寸法)の約100%
・独自の樹脂製ボールゲージによりスライドの操作性を向上。
・衝撃緩和用のゴムストッパつき。操作音を抑え、故障・破損を防止します。
・スライド同士が重なっている場合にも工具での取りつけができるように、スライドには取りつけ穴と異なる部分に工具用の穴を配置しています。
・本商品は1本での販売となります。TSCC-B同士、またTSCC-M、TSCC-K、TSCC-Qと組み合わせることが可能です。
・左右どちら側にも取りつけることが可能です。

＜用途＞
・引き出し・スライドドア・キャビネット・各種産業設備・車両設備・家具など

#スライドレール

共通仕様

本体 スティール
三価クロメート処理
ボールベアリング スティール
焼入れ
アウターボールゲージ・インナーボールゲージ ポリエチレン
ゴムストッパ エラストマ

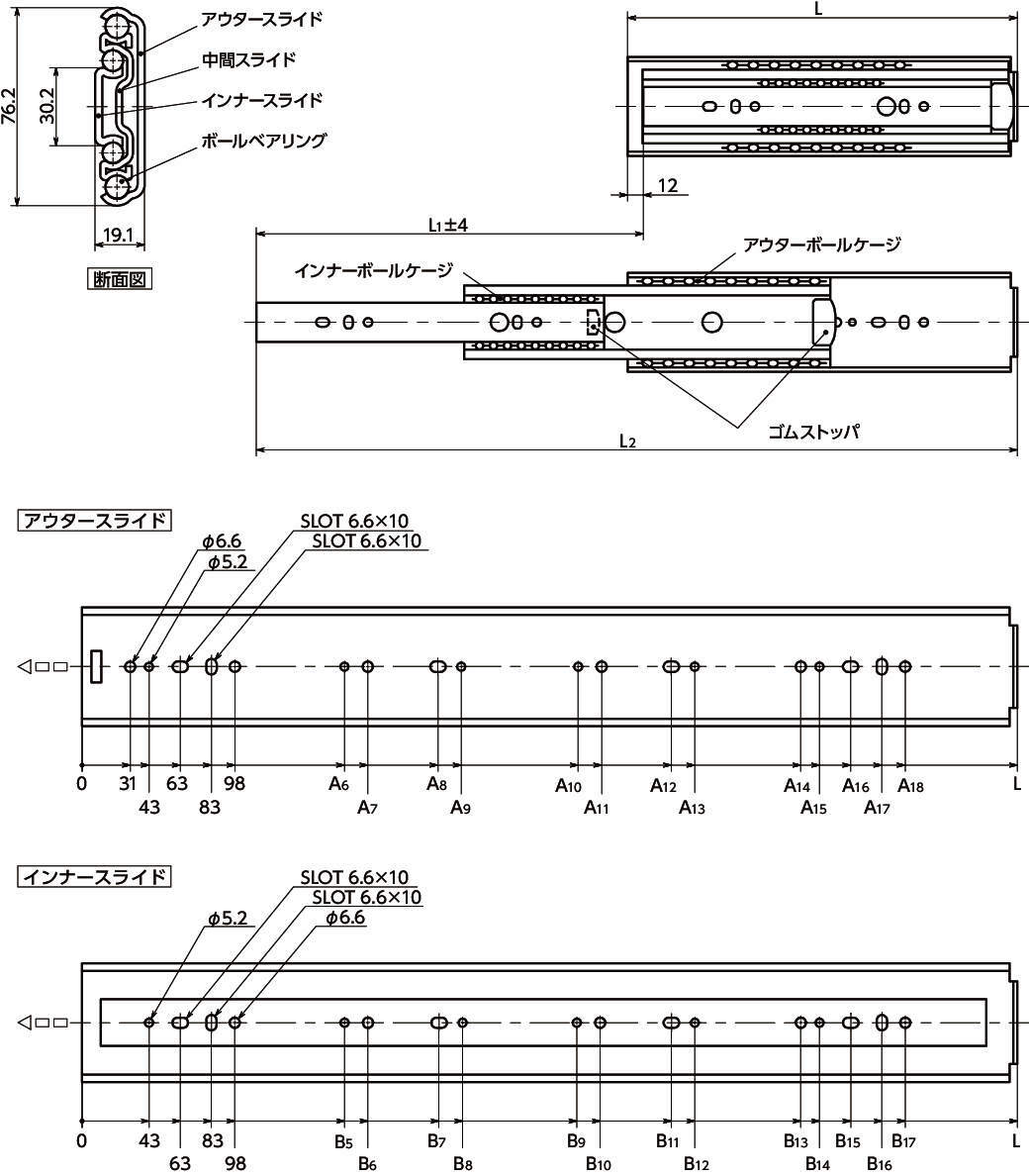

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 10件中 1-10件

  • 表示件数

10件の型式

  • TSCC-B

型式 L
(mm)		 L1
(mm)		 L2
(mm)		 A6
(mm)		 A7
(mm)		 A8
(mm)		 A9
(mm)		 A10
(mm)		 A11
(mm)		 A12
(mm)		 A13
(mm)		 A14
(mm)		 A15
(mm)		 A16
(mm)		 A17
(mm)		 A18
(mm)		 B5
(mm)		 B6
(mm)		 B7
(mm)		 B8
(mm)		 B9
(mm)		 B10
(mm)		 B11
(mm)		 B12
(mm)		 B13
(mm)		 B14
(mm)		 B15
(mm)		 B16
(mm)		 B17
(mm)		 耐荷重
(N/ペア)
1万回/10万回		 質量
(g)
TSCC-300-B 300 298 586 - - - - - - - - 161 173 193 213 228 - - - - - - - - - 173 - 213 228 2250 / 1575 1380
TSCC-400-B 400 398 786 - - - - - - - - 261 273 293 313 328 - 161 - - - - - - 261 273 293 313 328 2500 / 1750 1880
TSCC-500-B 500 512 1000 - - - - - - - - 361 373 393 413 428 - 229 - - - - - - 361 373 393 413 428 2600 / 1800 2440
TSCC-600-B 600 610 1198 213 228 363 378 - - - - 461 473 493 513 528 213 228 398 413 - - - - 461 473 493 513 528 2750 / 1920 2960
TSCC-700-B 700 708 1396 213 228 363 378 - - - - 561 573 593 613 628 313 328 463 478 - - - - 561 573 593 613 628 2950 / 2250 3420
TSCC-800-B 800 806 1594 313 328 463 478 - - - - 661 673 693 713 728 313 328 498 513 - - - - 661 673 693 713 728 3100 / 2175 3880
TSCC-900-B 900 904 1792 313 328 463 478 - - - - 761 773 793 813 828 413 428 563 578 - - - - 761 773 793 813 828 3200 / 2250 4420
TSCC-1000-B 1000 1000 1988 413 428 563 578 - - - - 861 873 893 913 928 413 428 598 613 - - - - 861 873 893 913 928 3250 / 2275 4925
TSCC-1200-B 1200 1212 2400 313 328 463 478 713 728 863 878 1061 1073 1093 1113 1128 313 328 463 478 713 728 863 878 1061 1073 1093 1113 1128 2950 / 2025 5920
TSCC-1500-B 1500 1504 2992 413 428 563 578 913 928 1063 1078 1361 1373 1393 1413 1428 413 428 563 578 913 928 1063 1078 1361 1373 1393 1413 1428 2250 / 1575 7480

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
TSCC-300-B TSCC-300-B P 39,400 - -
TSCC-400-B TSCC-400-B P 41,900 - -
TSCC-500-B TSCC-500-B P 44,300 - -
TSCC-600-B TSCC-600-B P 49,800 - -
TSCC-700-B TSCC-700-B P 51,800 - -
TSCC-800-B TSCC-800-B P 62,600 - -
TSCC-900-B TSCC-900-B P 66,800 - -
TSCC-1000-B TSCC-1000-B P 96,900 - -
TSCC-1200-B TSCC-1200-B P 104,000 - -
TSCC-1500-B TSCC-1500-B P 109,000 - -
