TSI
TSI
・ランナーの可動範囲がレール内に収まるリニアスライドレール。水平方向・垂直方向のどちらにも取りつけ可能です。
・縦方向・横方向・回転方向といったさまざまな方向からの荷重に対応。1本のみでの使用も可能です。
・レールの転走面は高周波焼入れ済み。低摩擦なボールベアリングと組み合わせることにより、高い定格荷重性能・静粛性能・耐摩耗性能を実現。高寿命です。
・専用グリースの塗布により、恒久的に滑らかな操作が可能です。
・本製品は1本での販売となります。
＜用途＞
・引き出し・スライドドア・キャビネット・各種産業設備・車両設備・家具など
| レール・ランナー・ストッパ | スティール 三価クロメート処理 転走面硬化処理 |
|---|---|
| ボールベアリング | スティール 焼入れ |
| ボールゲージ | スティール 亜鉛メッキ |
27件の型式
TSI

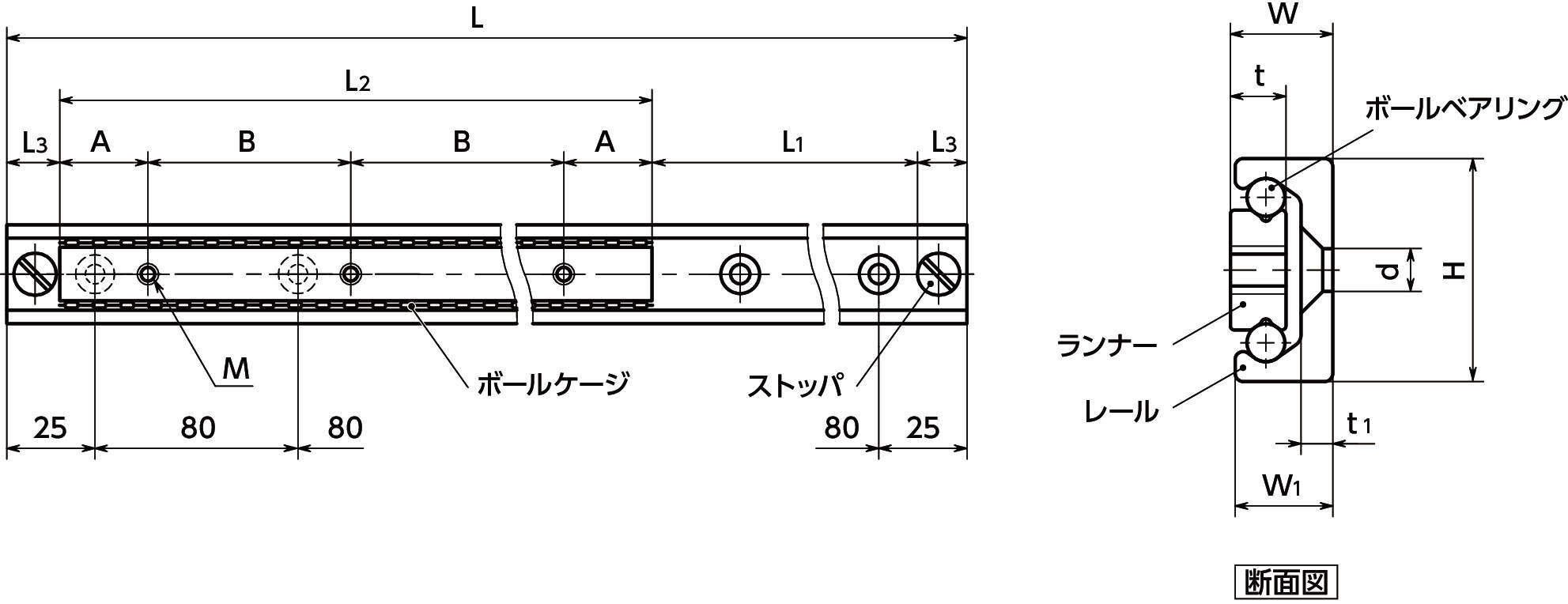

| 型式 | H(mm) |
L2 (mm) |
L (mm) |
L1 (mm) |
L3 max. (mm) |
W (mm) |
W1 (mm) |
t (mm) |
t1 (mm) |
A (mm) |
B (mm) |
M (mm) |
d (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSI-28-60-130 | 28 | 60 | 130 | 34 | 18 | 12.9 | 12.3 | 7 | 4 | 10 | 20 | M5 | 5.5 | 228 |
| TSI-28-60-210 | 28 | 60 | 210 | 114 | 18 | 12.9 | 12.3 | 7 | 4 | 10 | 20 | M5 | 5.5 | 350 |
| TSI-28-60-370 | 28 | 60 | 370 | 274 | 18 | 12.9 | 12.3 | 7 | 4 | 10 | 20 | M5 | 5.5 | 540 |
| TSI-28-80-290 | 28 | 80 | 290 | 174 | 18 | 12.9 | 12.3 | 7 | 4 | 10 | 20 | M5 | 5.5 | 540 |
| TSI-28-80-450 | 28 | 80 | 450 | 334 | 18 | 12.9 | 12.3 | 7 | 4 | 10 | 20 | M5 | 5.5 | 672 |
| TSI-28-80-610 | 28 | 80 | 610 | 494 | 18 | 12.9 | 12.3 | 7 | 4 | 10 | 20 | M5 | 5.5 | 890 |
| TSI-28-130-290 | 28 | 130 | 290 | 124 | 18 | 12.9 | 12.3 | 7 | 4 | 25 | 80 | M5 | 5.5 | 504 |
| TSI-28-130-450 | 28 | 130 | 450 | 284 | 18 | 12.9 | 12.3 | 7 | 4 | 25 | 80 | M5 | 5.5 | 720 |
| TSI-28-130-690 | 28 | 130 | 690 | 524 | 18 | 12.9 | 12.3 | 7 | 4 | 25 | 80 | M5 | 5.5 | 1032 |
| TSI-28-210-450 | 28 | 210 | 450 | 204 | 18 | 12.9 | 12.3 | 7 | 4 | 25 | 80 | M5 | 5.5 | 792 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TSI-28-60-130 | TSI-28-60-130 | P | 31,900 | - | - |
| TSI-28-60-210 | TSI-28-60-210 | P | 34,700 | - | - |
| TSI-28-60-370 | TSI-28-60-370 | P | 41,400 | - | - |
| TSI-28-80-290 | TSI-28-80-290 | P | 41,400 | - | - |
| TSI-28-80-450 | TSI-28-80-450 | P | 48,000 | - | - |
| TSI-28-80-610 | TSI-28-80-610 | P | 55,800 | - | - |
| TSI-28-130-290 | TSI-28-130-290 | P | 44,500 | - | - |
| TSI-28-130-450 | TSI-28-130-450 | P | 51,100 | - | - |
| TSI-28-130-690 | TSI-28-130-690 | P | 61,000 | - | - |
| TSI-28-210-450 | TSI-28-210-450 | P | 55,500 | - | - |
