TSI
TSI
・ランナーの可動範囲がレール内に収まるリニアスライドレール。水平方向・垂直方向のどちらにも取りつけ可能です。
・縦方向・横方向・回転方向といったさまざまな方向からの荷重に対応。1本のみでの使用も可能です。
・レールの転走面は高周波焼入れ済み。低摩擦なボールベアリングと組み合わせることにより、高い定格荷重性能・静粛性能・耐摩耗性能を実現。高寿命です。
・専用グリースの塗布により、恒久的に滑らかな操作が可能です。
・本製品は1本での販売となります。
＜用途＞
・引き出し・スライドドア・キャビネット・各種産業設備・車両設備・家具など
| レール・ランナー・ストッパ | スティール 三価クロメート処理 転走面硬化処理 |
|---|---|
| ボールベアリング | スティール 焼入れ |
| ボールゲージ | スティール 亜鉛メッキ |
27件の型式

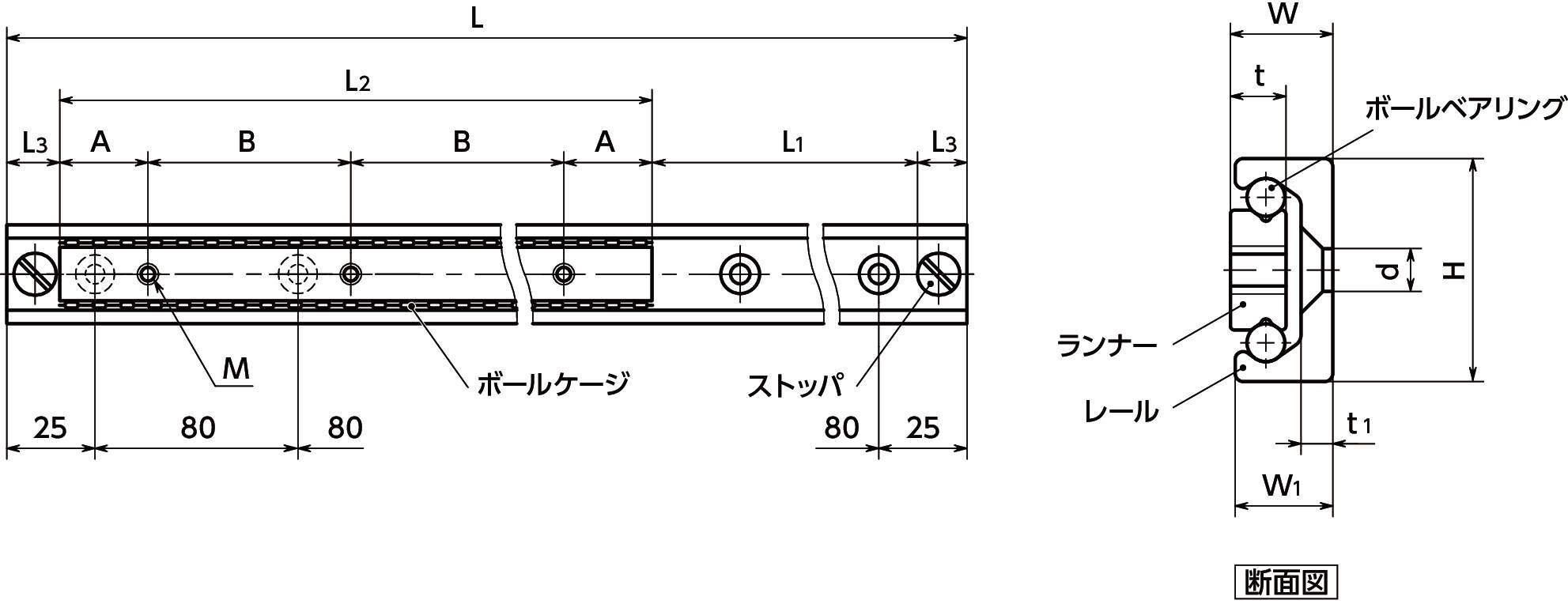

TSI
| 型式 | H(mm) |
L2 (mm) |
L (mm) |
L1 (mm) |
L3 max. (mm) |
W (mm) |
W1 (mm) |
t (mm) |
t1 (mm) |
A (mm) |
B (mm) |
M (mm) |
d (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSI-35-290-1330 | 35 | 290 | 1330 | 994 | 23 | 17 | 16.5 | 10 | 3.5 | 25 | 80 | M6 | 6.5 | 3100 |
| TSI-43-210-450 | 43 | 210 | 450 | 194 | 23 | 22 | 21 | 13.5 | 4.5 | 25 | 80 | M8 | 8.5 | 2004 |
| TSI-43-210-690 | 43 | 210 | 690 | 434 | 23 | 22 | 21 | 13.5 | 4.5 | 25 | 80 | M8 | 8.5 | 2772 |
| TSI-43-210-1010 | 43 | 210 | 1010 | 754 | 23 | 22 | 21 | 13.5 | 4.5 | 25 | 80 | M8 | 8.5 | 3816 |
| TSI-43-370-770 | 43 | 370 | 770 | 354 | 23 | 22 | 21 | 13.5 | 4.5 | 25 | 80 | M8 | 8.5 | 3456 |
| TSI-43-370-1010 | 43 | 370 | 1010 | 594 | 23 | 22 | 21 | 13.5 | 4.5 | 25 | 80 | M8 | 8.5 | 4236 |
| TSI-43-370-1490 | 43 | 370 | 1490 | 1074 | 23 | 22 | 21 | 13.5 | 4.5 | 25 | 80 | M8 | 8.5 | 5796 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TSI-35-290-1330 | TSI-35-290-1330 | P | 151,000 | - | - |
| TSI-43-210-450 | TSI-43-210-450 | P | 91,200 | - | - |
| TSI-43-210-690 | TSI-43-210-690 | P | 104,000 | - | - |
| TSI-43-210-1010 | TSI-43-210-1010 | P | 136,000 | - | - |
| TSI-43-370-770 | TSI-43-370-770 | P | 130,000 | - | - |
| TSI-43-370-1010 | TSI-43-370-1010 | P | 148,000 | - | - |
| TSI-43-370-1490 | TSI-43-370-1490 | P | 185,000 | - | - |
