TSOD
TSOD
・カムローラキャリッジ「TSOB」の交換用ワイパー。
・レールやローラへの汚れの付着を防止します。
＜用途＞
・引き出し・スライドドア・キャビネット・各種産業設備・車両設備・家具など
| 本体 | PUR(グレー) |
|---|---|
| インサート | スティール 亜鉛メッキ |
| 六角穴付きボルト(DIN912) | スティール 三価クロメート処理 |
8件の型式

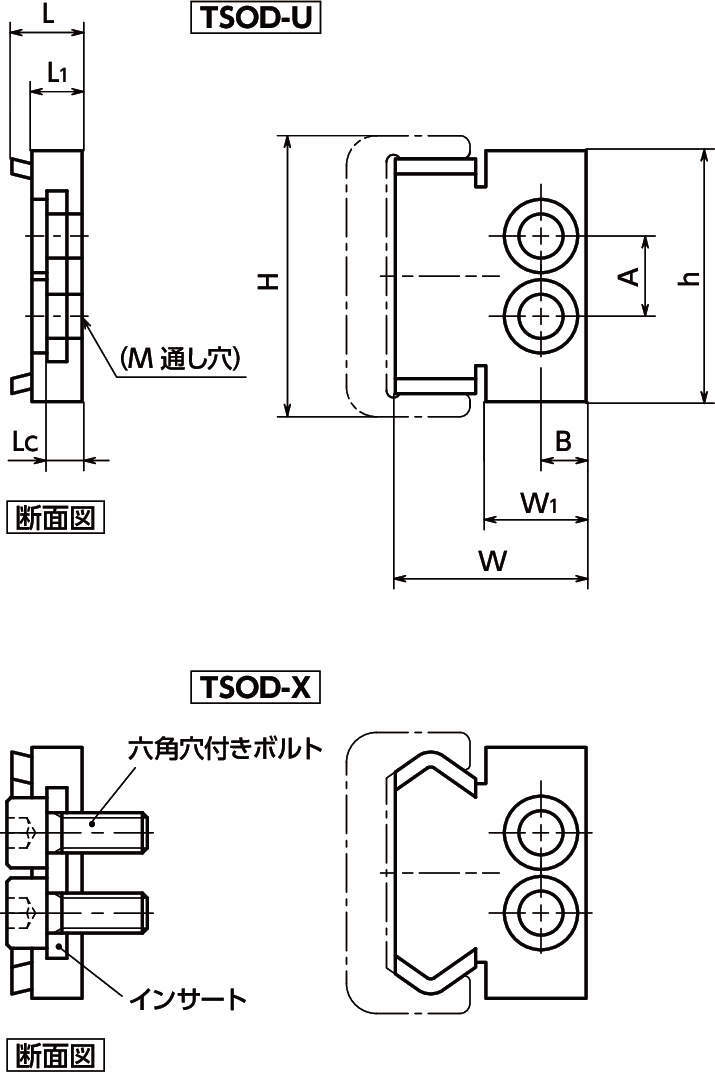

TSOD
| 型式 |
H (mm) |
h (mm) |
W (mm) |
W1 (mm) |
L (mm) |
L1 (mm) |
Lc max. (mm) |
M (mm) |
A(mm) | B(mm) | タイプ | 対応レールタイプ |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSOD-18-U | 18 | 17 | 12.6 | 5.6 | 7 | 5 | 3.5 | M3 | - | 3.5 | U | 自由側レール TSOA-UV・TSOA-UT | 2 |
| TSOD-18-X | 18 | 17 | 12.6 | 5.6 | 7 | 5 | 3.5 | M3 | - | 3.5 | X | 固定側レール TSOA-XV・TSOA-XT | 2 |
| TSOD-28-U | 28 | 25 | 19 | 10 | 7 | 5 | 3.5 | M4 | 8 | 4.5 | U | 自由側レール TSOA-UV・TSOA-UT | 5 |
| TSOD-28-X | 28 | 25 | 19 | 10 | 7 | 5 | 3.5 | M4 | 8 | 4.5 | X | 固定側レール TSOA-XV・TSOA-XT | 5 |
| TSOD-35-U | 35 | 32 | 25.5 | 12.5 | 7 | 5 | 3.5 | M4 | 10 | 5.5 | U | 自由側レール TSOA-UV・TSOA-UT | 10 |
| TSOD-35-X | 35 | 32 | 25.5 | 12.5 | 7 | 5 | 3.5 | M4 | 10 | 5.5 | X | 固定側レール TSOA-XV・TSOA-XT | 10 |
| TSOD-43-U | 43 | 40 | 32.2 | 15 | 7 | 5 | 3.5 | M4 | 12 | 7.5 | U | 自由側レール TSOA-UV・TSOA-UT | 16 |
| TSOD-43-X | 43 | 40 | 32.2 | 15 | 7 | 5 | 3.5 | M4 | 12 | 7.5 | X | 固定側レール TSOA-XV・TSOA-XT | 16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TSOD-18-U | TSOD-18-U | P | 4,510 | - | - |
| TSOD-18-X | TSOD-18-X | P | 4,510 | - | - |
| TSOD-28-U | TSOD-28-U | P | 5,350 | - | - |
| TSOD-28-X | TSOD-28-X | P | 5,350 | - | - |
| TSOD-35-U | TSOD-35-U | P | 5,550 | - | - |
| TSOD-35-X | TSOD-35-X | P | 5,550 | - | - |
| TSOD-43-U | TSOD-43-U | P | 5,840 | - | - |
| TSOD-43-X | TSOD-43-X | P | 5,840 | - | - |
