ローラーガイドレールステンレス製 TSPAS

TSPAS

TSPAS

このページをプリント
CADをダウンロード
価格・納期を確認

・SUS316L製。耐蝕性が求められる環境下でも使用が可能です。
・カムローラキャリッジ「TSPBS」またはカムローラ「TSPCS」を組み合わせてご使用ください。
・取りつけの際は六角穴付きボタンボルトをご使用ください。
・推奨ねじ強度区分はA2-70以上またはA4-70です。

＜用途＞
・引き出し・スライドドア・キャビネット
・食品・医薬品装置
・各種産業設備・車両設備・家具など

: #スライドレール; #ローラーガイドレール

共通仕様

本体	SUS316L

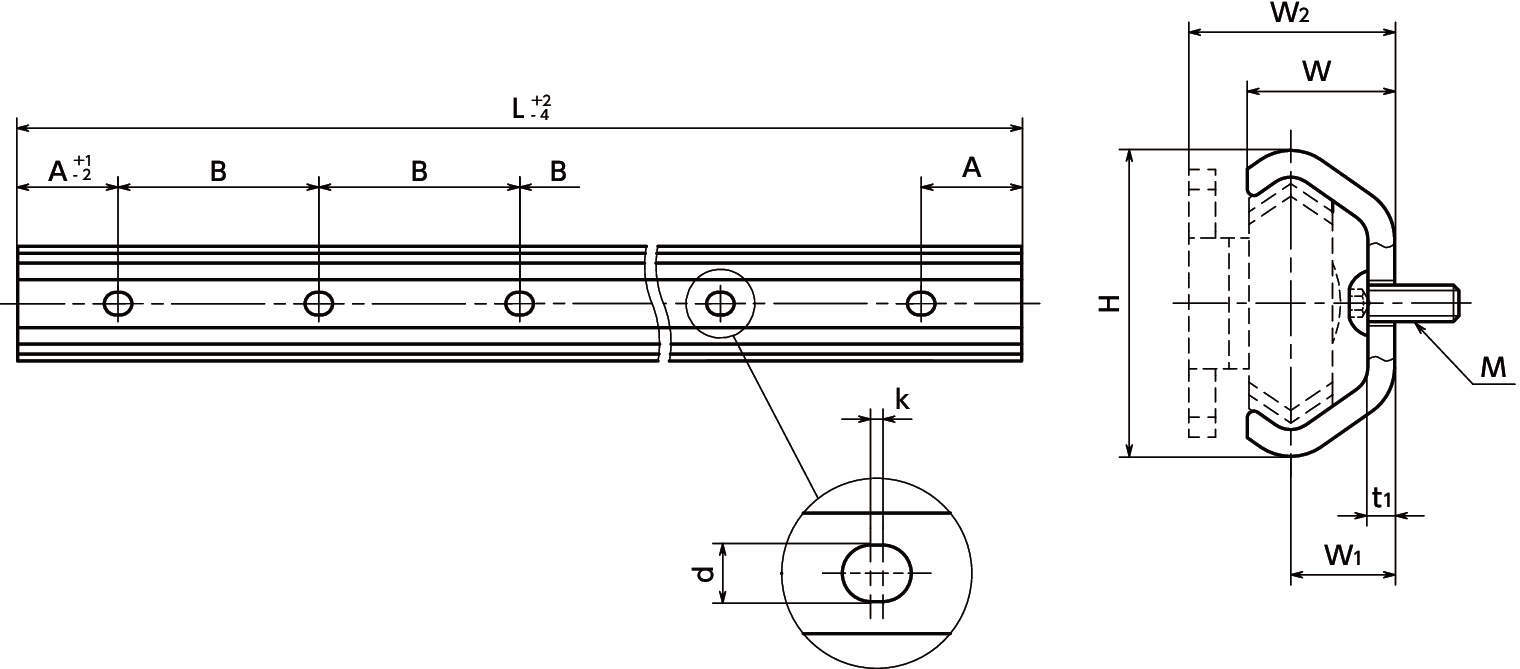

寸法図
カタログ・チラシ
CAD

TSPAS

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

36件中 1-10件
表示件数

仕様
価格・納期

36件の型式

型式	H (mm)		L (mm)	A (mm)	B (mm)	d (mm)	k (mm)	M	W (mm)	W₁ (mm)	W₂ (mm)	t₁ (mm)	質量 (g)
	呼び	実寸法
	呼び	実寸法
TSPAS-30-240-40-XL	30	29.5	240	40	80	6.4	2	M5	15	10	20.5	2.5	210
TSPAS-30-320-40-XL	30	29.5	320	40	80	6.4	2	M5	15	10	20.5	2.5	280
TSPAS-30-400-40-XL	30	29.5	400	40	80	6.4	2	M5	15	10	20.5	2.5	350
TSPAS-30-480-40-XL	30	29.5	480	40	80	6.4	2	M5	15	10	20.5	2.5	430
TSPAS-30-560-40-XL	30	29.5	560	40	80	6.4	2	M5	15	10	20.5	2.5	500
TSPAS-30-640-40-XL	30	29.5	640	40	80	6.4	2	M5	15	10	20.5	2.5	570
TSPAS-30-720-40-XL	30	29.5	720	40	80	6.4	2	M5	15	10	20.5	2.5	640
TSPAS-30-800-40-XL	30	29.5	800	40	80	6.4	2	M5	15	10	20.5	2.5	710
TSPAS-30-880-40-XL	30	29.5	880	40	80	6.4	2	M5	15	10	20.5	2.5	780
TSPAS-30-960-40-XL	30	29.5	960	40	80	6.4	2	M5	15	10	20.5	2.5	850

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
TSPAS-30-240-40-XL	TSPAS-30-240-40-XL	P	7,050	-	-
TSPAS-30-320-40-XL	TSPAS-30-320-40-XL	P	9,410	-	-
TSPAS-30-400-40-XL	TSPAS-30-400-40-XL	P	11,800	-	-
TSPAS-30-480-40-XL	TSPAS-30-480-40-XL	P	14,200	-	-
TSPAS-30-560-40-XL	TSPAS-30-560-40-XL	P	16,500	-	-
TSPAS-30-640-40-XL	TSPAS-30-640-40-XL	P	18,800	-	-
TSPAS-30-720-40-XL	TSPAS-30-720-40-XL	P	21,200	-	-
TSPAS-30-800-40-XL	TSPAS-30-800-40-XL	P	23,600	-	-
TSPAS-30-880-40-XL	TSPAS-30-880-40-XL	P	25,900	-	-
TSPAS-30-960-40-XL	TSPAS-30-960-40-XL	P	28,300	-	-
