TSPBS
TSPBS
・ステンレス製のカムローラキャリッジ。水平方向・垂直方向どちらの移動にも使用が可能です。
・キャリッジ部はSUS316L製。耐蝕性が求められる環境下でも使用が可能です。
・FDA規格クラスH1準拠のグリースを使用しています。
・ローラガイドレール「TSPAS」と組み合わせてご使用ください。
・中央には偏心ローラ「TSPCS-E」を配置。ローラーガイドレールとのクリアランス調整が可能です。
・クリアランス調整には同梱の専用レンチ「TSQ」をご使用ください。
＜用途＞
・引き出し・スライドドア・キャビネット
・食品・医薬品装置
・各種産業設備・車両設備・家具など
| ベース | SUS316L |
|---|---|
| キャリッジローラ | SUS440C |
| シール | NBR(ブルー) |
| ワイパー | TPU(ブルー) |
| 専用レンチTSQ | スティール 亜鉛メッキ |
2件の型式

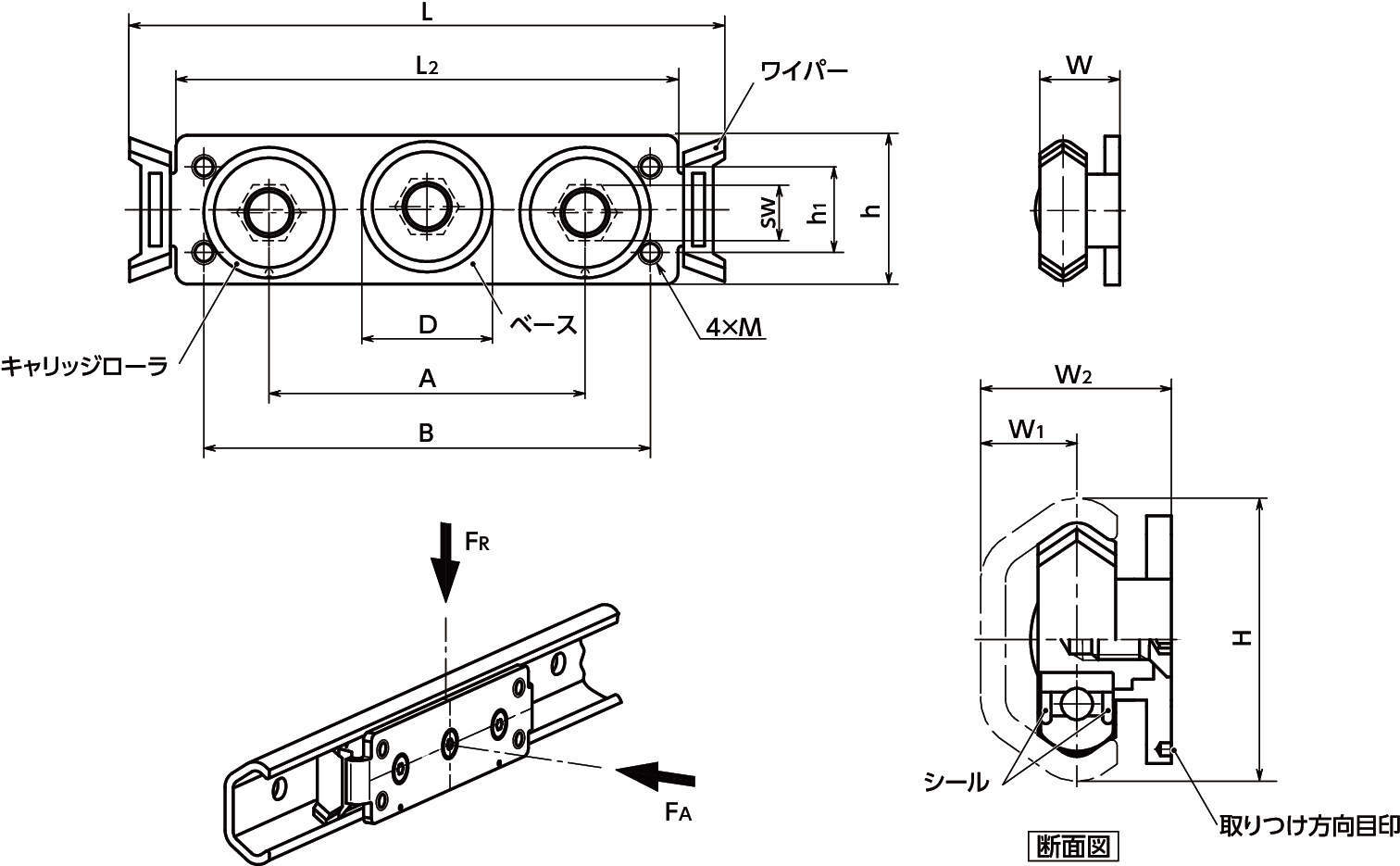

TSPBS
| 型式 |
H (mm) |
W (mm) |
W1 (mm) |
W2 (mm) |
D (mm) |
L (mm) |
L2 (mm) |
h (mm) |
h1 (mm) |
A (mm) |
B (mm) |
M (mm) |
sw (mm) |
耐荷重 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FR(N) | FA(N) | |||||||||||||||
| TSPBS-30-K3-X | 30 | 14.5 | 10 | 20.5 | 22.5 | 95 | 80 | 27 | 15 | 50 | 70 | M5 | 13 | 840 | 420 | 230 |
| TSPBS-45-K3-X | 45 | 21.25 | 15.5 | 30.5 | 35.1 | 160 | 135 | 40 | 23 | 85 | 120 | M6 | 15 | 1790 | 950 | 400 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TSPBS-30-K3-X | TSPBS-30-K3-X | P | 33,900 | - | - |
| TSPBS-45-K3-X | TSPBS-45-K3-X | P | 58,000 | - | - |
