TSPCS
TSPCS

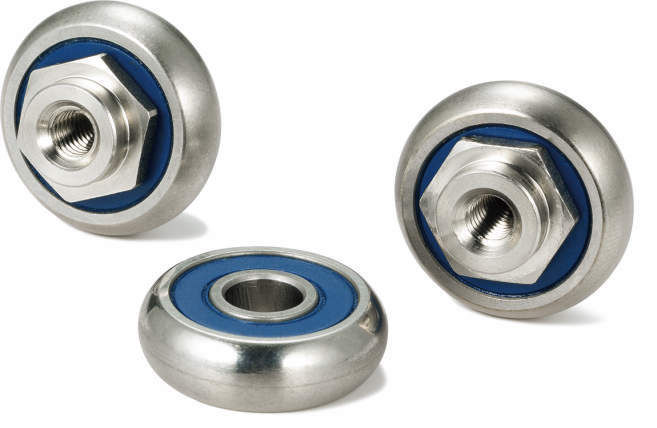

・ステンレス製のカムローラーです。
・ねじ部はSUS316L製。耐蝕性が求められる環境下でも使用が可能です。
・FDA規格クラスH1準拠のグリースを使用しています。
・「TSPCS-E」は偏心ローラです。ローラガイドレールとローラのクリアランス調整にご使用ください。
・ローラガイドレール「TSPAS」と組み合わせてご使用ください。カムローラキャリッジ「TSPBS」の交換品としても使用可能です。
・クリアランス調整にはカムローラ専用レンチ「TSQ」をご使用ください。
＜用途＞
・引き出し・スライドドア・キャビネット
・食品・医薬品装置
・各種産業設備・車両設備・家具など
| ローラ | SUS440C |
|---|---|
| シール | NBR(ブルー) |
| ねじ部 | SUS316L |
6件の型式

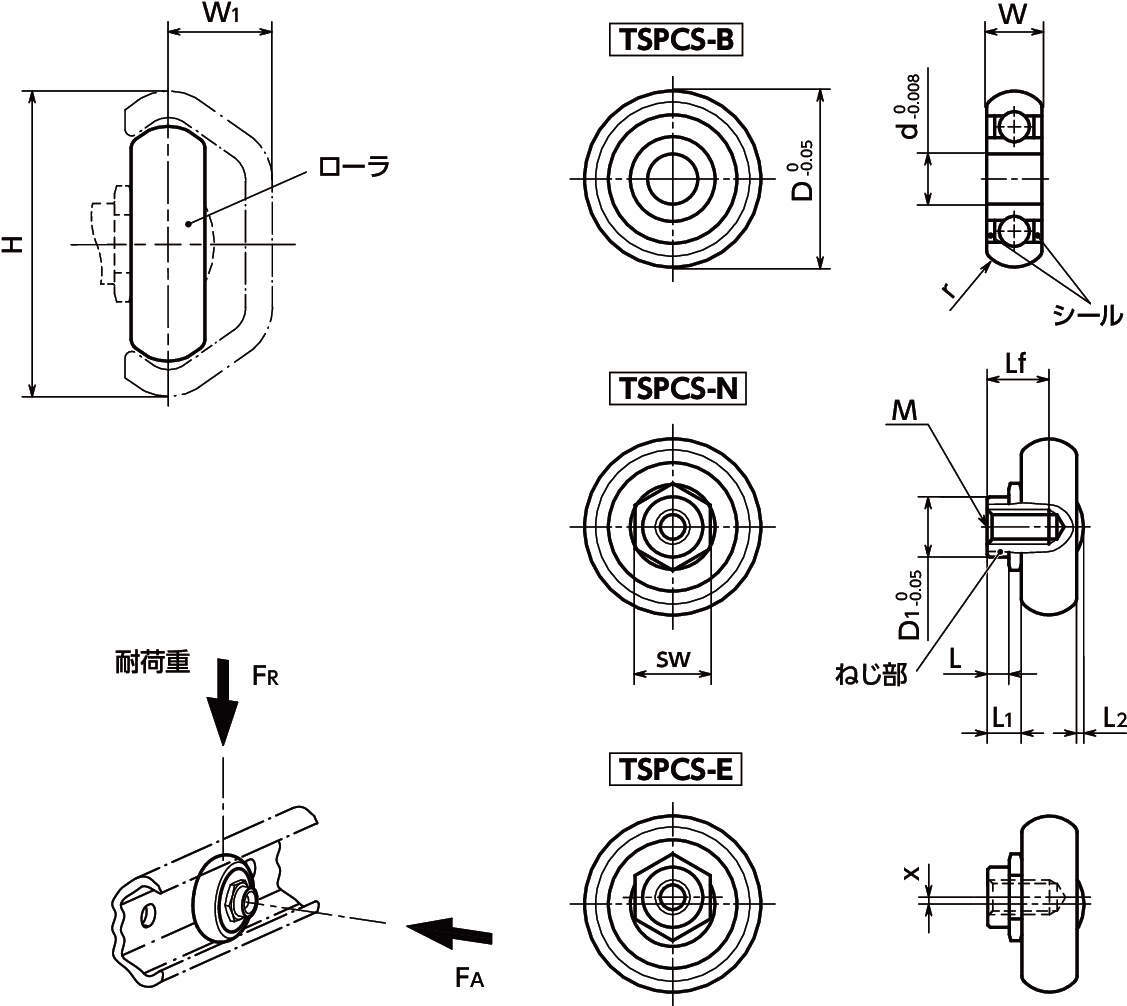

TSPCS
| 型式 |
H (mm) |
W (mm) |
W1 (mm) |
D (mm) |
D1 (mm) |
d (mm) |
L (mm) |
L1 (mm) |
L2max. (mm) |
r (mm) |
x (mm) |
M (mm) |
Lf (mm) |
sw (mm) |
耐荷重 | タイプ |
質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FR(N) | FA(N) | |||||||||||||||||
| TSPCS-30-B-2RS-X | 30 | 7 | 10 | 22.5 | 10 | 7 | 2.6 | 4.8 | 0.5 | 4.5 | 0.6 | - | 8.5 | 13 | 580 | 140 | B:通常ローラ(通し穴) | 10 |
| TSPCS-30-E-2RS-X | 30 | 7 | 10 | 22.5 | 10 | 7 | 2.6 | 4.8 | 0.5 | 4.5 | 0.6 | M5 | 8.5 | 13 | 580 | 140 | E:偏心ローラ | 20 |
| TSPCS-30-N-2RS-X | 30 | 7 | 10 | 22.5 | 10 | 7 | 2.6 | 4.8 | 0.5 | 4.5 | 0.6 | M5 | 8.5 | 13 | 580 | 140 | N:通常ローラ(めねじ) | 20 |
| TSPCS-45-B-2RS-X | 45 | 11 | 15.5 | 35.1 | 12 | 10 | 4.3 | 6.8 | 1 | 7 | 0.8 | - | 12 | 15 | 1980 | 500 | B:通常ローラ(通し穴) | 50 |
| TSPCS-45-E-2RS-X | 45 | 11 | 15.5 | 35.1 | 12 | 10 | 4.3 | 6.8 | 1 | 7 | 0.8 | M6 | 12 | 15 | 1980 | 500 | E:偏心ローラ | 60 |
| TSPCS-45-N-2RS-X | 45 | 11 | 15.5 | 35.1 | 12 | 10 | 4.3 | 6.8 | 1 | 7 | 0.8 | M6 | 12 | 15 | 1980 | 500 | N:通常ローラ(めねじ) | 60 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TSPCS-30-B-2RS-X | TSPCS-30-B-2RS-X | P | 6,390 | - | - |
| TSPCS-30-E-2RS-X | TSPCS-30-E-2RS-X | P | 9,140 | - | - |
| TSPCS-30-N-2RS-X | TSPCS-30-N-2RS-X | P | 9,140 | - | - |
| TSPCS-45-B-2RS-X | TSPCS-45-B-2RS-X | P | 11,400 | - | - |
| TSPCS-45-E-2RS-X | TSPCS-45-E-2RS-X | P | 14,300 | - | - |
| TSPCS-45-N-2RS-X | TSPCS-45-N-2RS-X | P | 14,200 | - | - |
