NQTBS
NQTBS
・クイッククランプファスナ「NQTS」「NQTS-NI」「NQTS-F」「NQTS-F-NI」を取りつけるための専用カムベース。
・クランプ部は、クイッククランプファスナのクランプピンを挿入しやすいテーパ形状です。
・ステンレス製。耐蝕性にすぐれています。
・取りつけ用の六角穴付きボルトを2本付属しています。
| 本体 | SUS630相当 |
|---|---|
| 六角穴付きボルト | ステンレス |
2件の型式
NQTBS

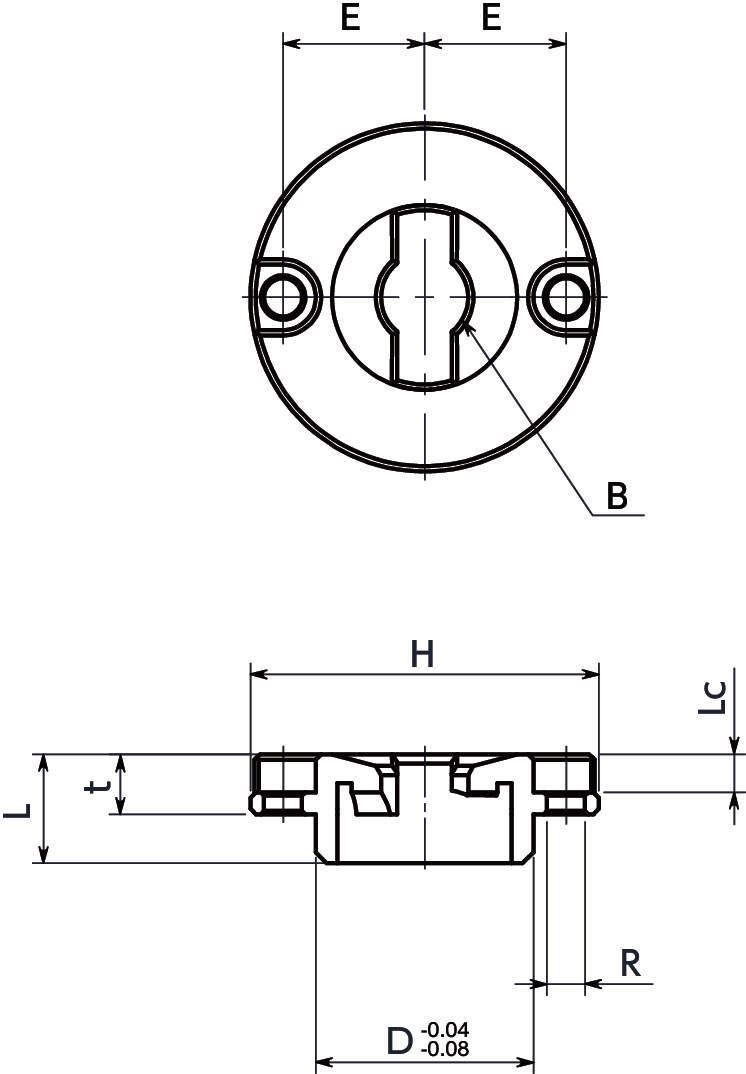

| 型式 |
H (mm) |
L (mm) |
D (mm) |
t (mm) |
B (mm) |
R (mm) |
Lc (mm) |
E (mm) |
適用板厚 (mm) |
適用クイッククランプファスナ |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NQTBS-5 | 25 | 9 | 14 | 4.5 | 5 | 3 | 3 | 10 | 10～ | NQTS-5-BK、NQTS-5-F-BK、NQTS-5-NI、NQTS-5-F-NI | 18 |
| NQTBS-8 | 32 | 10 | 20 | 5.5 | 8 | 3.5 | 3.5 | 13 | 12～ | NQTS-8-BK、NQTS-8-L-BK、NQTS-8-F-BK、NQTS-8-NI、NQTS-8-L-NI、NQTS-8-F-NI | 32 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NQTBS-5 | NQTBS-5 | P | 4,680 | - | - |
| NQTBS-8 | NQTBS-8 | P | 5,310 | - | - |
