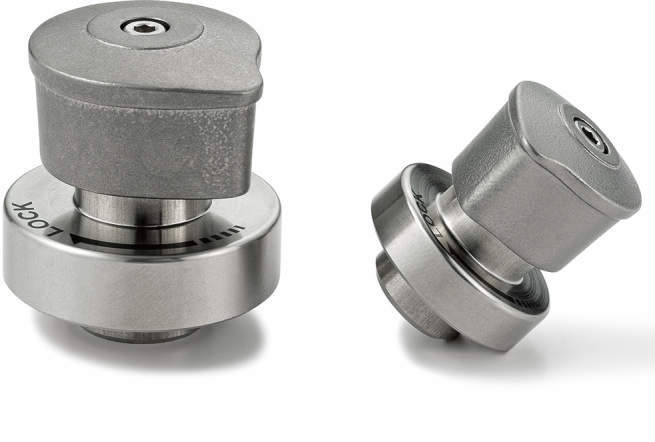

NQTS-PH-NI
NQTS-PH-NI
・工具不要で専用ホールドピン「NQTS-HP」と組み合わせ治具の脱着作業を容易にします。
・ノブを90°回転させるだけでクランプ・アンクランプ操作が可能なため、くり返し作業に最適です。
・ノブは握りやすい丸みを帯びた逆テーパ形状、本体の刻印は耐蝕性を損なわないレーザ刻印です。
・ノブの突起とレーザ刻印により、クランプ形状が一目で確認できます。
・ノブの操作部は動作テストを5万回クリア。すぐれた耐久性により、部品の交換頻度を削減できます。
・オールステンレス製。
・取りつけ用の六角穴付きボルトを2本付属しています。
・3mm以上6mm未満の板への取りつけは、専用スペーサ「NQTS-SPCR」をご使用ください。
| 本体 | SUS303 |
|---|---|
| ノブ | SUS304相当 |
| 六角穴付きボルト | ステンレス |
2件の型式

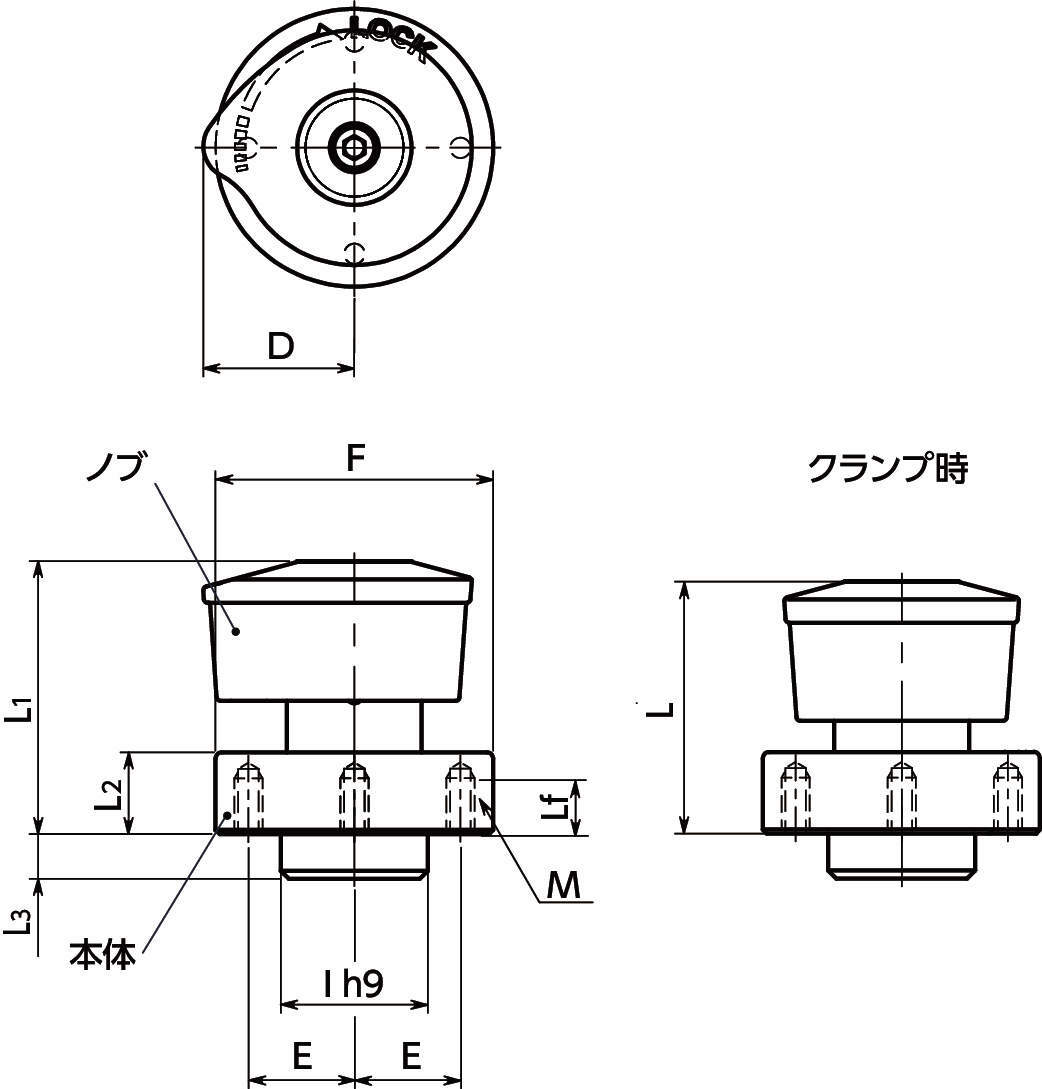

NQTS-PH-NI
| 型式 |
F (mm) |
L1 (mm) |
L3 (mm) |
I (mm) |
L2 (mm) |
D (mm) |
M(並目) |
Lf (mm) |
E (mm) |
L (mm) |
適用板厚[NQTS-SPCR] |
くり返し 位置決め精度 (mm) |
クランプ力 (N) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | 無 (mm) | 有 (mm) | |||||||||||||
| NQTS-6-PH-NI | 25 | 27.6 | 5.5 | 14 | 6.5 | 13.9 | M2.5 | 0.45 | 4 | 10 | 25.8 | 6～10 | 3～6 | ±0.25 | 110 | 57 |
| NQTS-8-PH-NI | 34 | 32.6 | 5.5 | 18 | 10 | 18.5 | M3 | 0.5 | 5 | 13 | 30.1 | 6～14 | 3～6 | ±0.25 | 150 | 138 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NQTS-6-PH-NI | NQTS-6-PH-NI | P | 11,500 | - | - |
| NQTS-8-PH-NI | NQTS-8-PH-NI | P | 11,900 | - | - |
