47
47

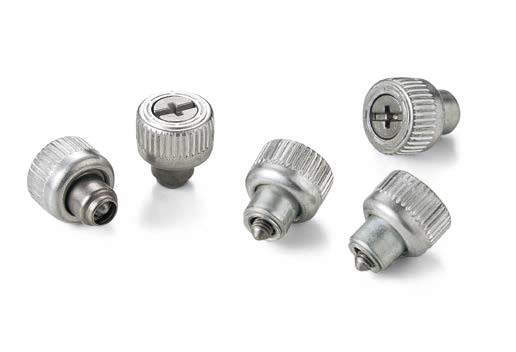

・手で操作することを考慮したデザインです。
・スプリングが内蔵されており、ねじをゆるめた状態ではノブが飛び出しています。このため、ねじの締め忘れを防止できます。
・ノブおよびねじ頭部をつや消し黒の静電塗装をすることもできます。また、ローレット目のないノブを製作することもできます。
| ノブ | アルミニウム(6000系) 無処理(白) |
|---|---|
| ねじ | ねじ径M3：ステンレス(400系) ねじ径M4・M5・M6：スティール、焼入れ、三価クロメート処理 |
| 口金 | スティール、焼入れ、三価クロメート処理 |
| スプリング | ステンレス(300系) |
8件の型式
47

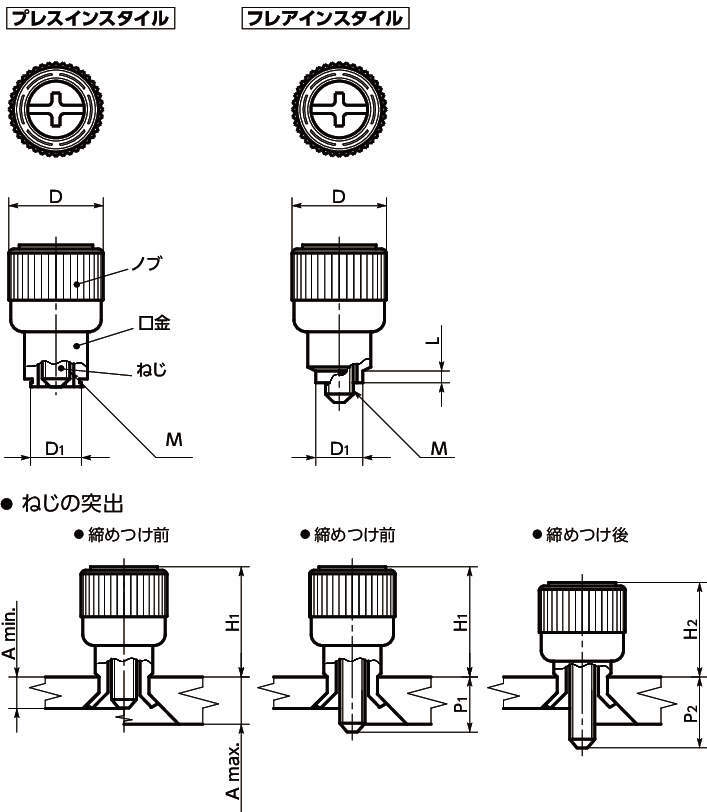

| 型式 | スタイル |
D (mm) |
D1 (mm) |
M(並目) |
H1 (mm) |
H2 (mm) |
A min. (mm) |
ねじのあそび (mm) |
P1 (mm) |
P2 (mm) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| 47-90-181-20 | プレスインスタイル | 10.6 | 5.5 | M3 | 0.5 | 11.5 | 8.3 | 0.9 | 0.7 | 0.8 | 4 |
| 47-91-181-20 | プレスインスタイル | 10.6 | 5.5 | M3 | 0.5 | 11.5 | 8.3 | 0.9 | 0.7 | 2.5 | 5.7 |
| 47-90-381-20 | プレスインスタイル | 13 | 7.9 | M4 | 0.7 | 16.2 | 11 | 0.9 | 0.8 | 0.7 | 5.6 |
| 47-91-381-20 | プレスインスタイル | 13 | 7.9 | M4 | 0.7 | 16.2 | 11 | 0.9 | 0.8 | 2.3 | 7.2 |
| 47-90-581-20 | プレスインスタイル | 13 | 7.9 | M5 | 0.8 | 16.2 | 11.3 | 0.9 | 0.6 | 0.7 | 5.6 |
| 47-91-581-20 | プレスインスタイル | 13 | 7.9 | M5 | 0.8 | 16.2 | 11.3 | 0.9 | 0.6 | 2.3 | 7.2 |
| 47-90-681-20 | プレスインスタイル | 14.7 | 9.4 | M6 | 1 | 20 | 13.4 | 0.9 | 0.8 | 0.5 | 7.1 |
| 47-91-681-20 | プレスインスタイル | 14.7 | 9.4 | M6 | 1 | 20 | 13.4 | 0.9 | 0.8 | 2.1 | 8.7 |
