47
47
・不正なアクセスのリスクを軽減するキャプティブスクリュー。
・アクセスの制限に関する規格UL1950・IEC950・EN60950に適合しています。
・ラチェット機構つきノブを採用。
手またはドライバでノブを押しながら回すと、ねじを締めつけることができます。
ねじの締めつけ後、ねじをゆるめる方向にノブを回してもラチェット機構により空回りし、ゆるめることができません。ドライバでのみ、ゆるめることができます。
・ノブおよびねじ頭部をつや消し黒の静電塗装にすることもできます。
| ノブ | アルミニウム(6000系) 無処理(白) |
|---|---|
| ねじ | スティール、焼入れ、三価クロメート処理 |
| 口金 | アルミニウム(6000系) 無処理(白) |
| スプリング | ステンレス(300系) |
| ラチェット部 | スティール、焼入れ、四三酸化炭素皮膜(黒) |
4件の型式
47

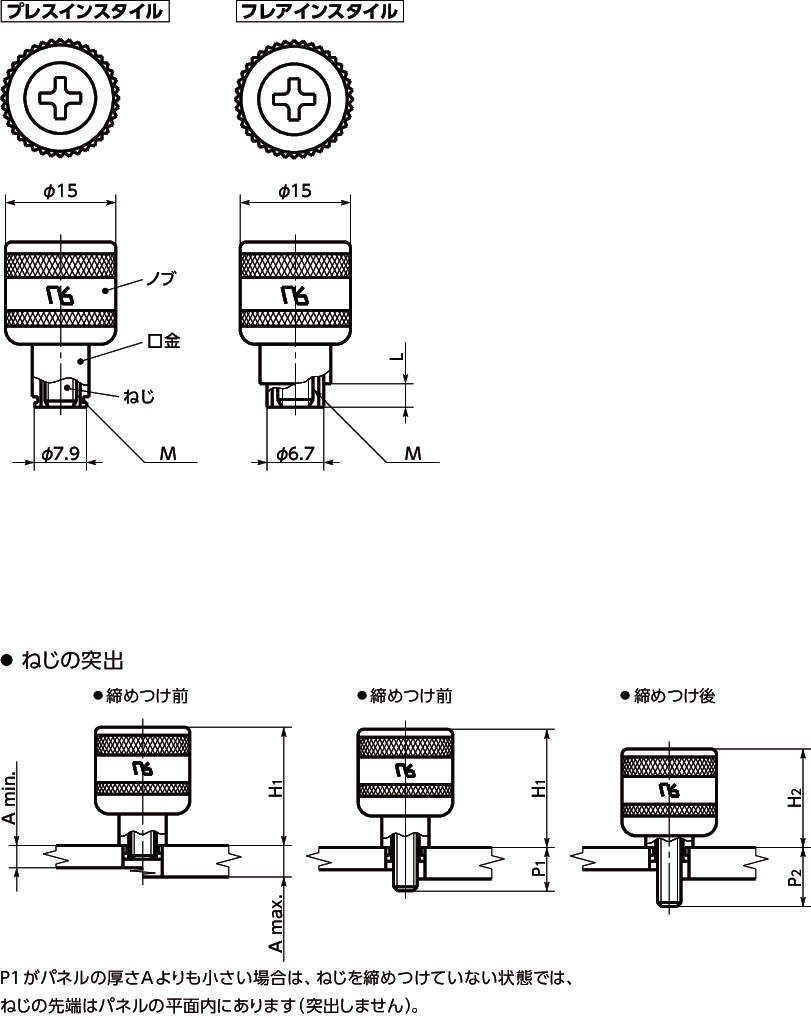

| 型式 | スタイル | M(並目) |
H1 (mm) |
H2 (mm) |
A |
B (mm) |
ねじのあそび (mm) |
L (mm) |
P1 (mm) |
P2 (mm) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | min. (mm) | max. (mm) | |||||||||
| 47-80-322-22 | フレアインスタイル | M4 | 0.7 | 18 | 13 | 1.5 | 3.2 | 0.6 | 0.8 | 1.8 | 1.4 | 6.2 |
| 47-80-324-22 | フレアインスタイル | M4 | 0.7 | 18 | 13 | 3.2 | 4.8 | 1.6 | 0.8 | 3.4 | 3.1 | 7.9 |
| 47-80-522-22 | フレアインスタイル | M5 | 0.8 | 18 | 13 | 1.5 | 3.2 | 0.6 | 0.8 | 1.8 | 1.4 | 6.2 |
| 47-80-524-22 | フレアインスタイル | M5 | 0.8 | 18 | 13 | 3.2 | 4.8 | 1.6 | 0.8 | 3.4 | 3.1 | 7.9 |
