SVST-SD
SVST-SD

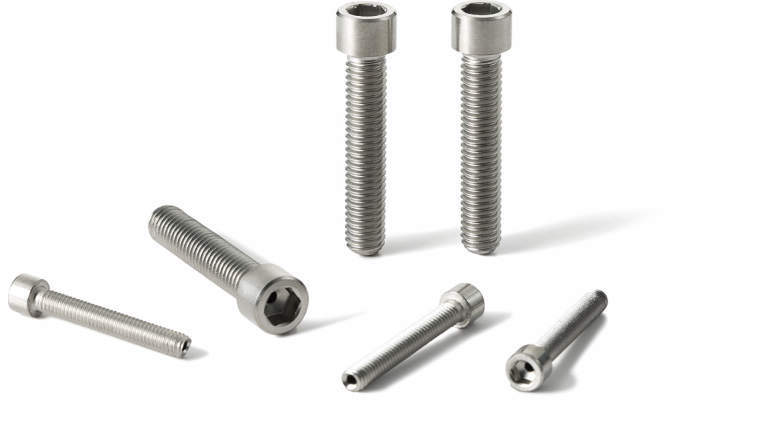

・ガス抜き穴つきの小頭ボルト。頭部径が小さいため、通常の六角穴付きボルトよりザグリ穴径を小さくできます。
・ガス抜き穴が機器・装置のねじ穴の底に溜まったガスを排出しやすくし、真空装置の真空引きをサポートします。
・比重はステンレス鋼の約60%。
・非磁性
・すぐれた耐薬品性・耐海水性。
・特殊化学研磨・光輝処理により表面を改質。さらにクリーン洗浄・クリーン梱包済み。油やゴミの付着がないクリーン仕様です。
＜用途＞
・真空装置/真空容器/FPD製造装置/半導体製造装置/電子顕微鏡
| 本体 | TW340(チタン2種) |
|---|
16件の型式
SVST-SD

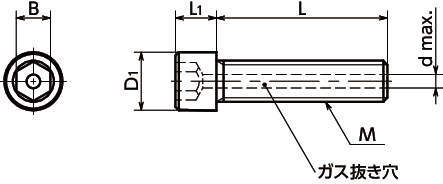

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
B (mm) |
d (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||
| SVST-M3-5-SD | M3 | 0.5 | 5 | 4.5 | 3 | 2.5 | 1.2 | 0.27 |
| SVST-M3-6-SD | M3 | 0.5 | 6 | 4.5 | 3 | 2.5 | 1.2 | 0.29 |
| SVST-M3-8-SD | M3 | 0.5 | 8 | 4.5 | 3 | 2.5 | 1.2 | 0.34 |
| SVST-M3-10-SD | M3 | 0.5 | 10 | 4.5 | 3 | 2.5 | 1.2 | 0.39 |
| SVST-M3-12-SD | M3 | 0.5 | 12 | 4.5 | 3 | 2.5 | 1.2 | 0.43 |
| SVST-M3-16-SD | M3 | 0.5 | 16 | 4.5 | 3 | 2.5 | 1.2 | 0.55 |
| SVST-M3-20-SD | M3 | 0.5 | 20 | 4.5 | 3 | 2.5 | 1.2 | 0.66 |
| SVST-M4-8-SD | M4 | 0.7 | 8 | 5.5 | 4 | 3 | 1.5 | 0.67 |
| SVST-M4-10-SD | M4 | 0.7 | 10 | 5.5 | 4 | 3 | 1.5 | 0.73 |
| SVST-M4-12-SD | M4 | 0.7 | 12 | 5.5 | 4 | 3 | 1.5 | 0.83 |
