SNZF3S
-
![]()
SNZF3S
・精密機器用の微細ねじ(0番3種)
・M1.4～M2。
・頭部高さの低い皿小ねじタイプ。上部スペースが限られた用途に。
＜用途＞
・機器・装置のコンパクト化
・小型精密機器
共通仕様
| 本体 | ステンレス |
|---|
鍋屋バイテック会社
ネジコム(微細ねじ)｜精密機器用十字穴付き皿小ねじ(0番3種) SNZF3S
詳細仕様
31件の型式
-
SNZF3S

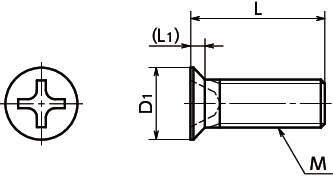

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
十字穴の 番号 |
最大締めつけ トルク (N・m) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SNZF3S-M1.4-2 | M1.4 | 0.3 | 2 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.03 |
| SNZF3S-M1.4-2.5 | M1.4 | 0.3 | 2.5 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.03 |
| SNZF3S-M1.4-3 | M1.4 | 0.3 | 3 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.04 |
| SNZF3S-M1.4-3.5 | M1.4 | 0.3 | 3.5 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.04 |
| SNZF3S-M1.4-4 | M1.4 | 0.3 | 4 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.05 |
| SNZF3S-M1.4-5 | M1.4 | 0.3 | 5 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.05 |
| SNZF3S-M1.4-6 | M1.4 | 0.3 | 6 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.06 |
| SNZF3S-M1.4-8 | M1.4 | 0.3 | 8 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.08 |
| SNZF3S-M1.4-10 | M1.4 | 0.3 | 10 | 2.5 | 0.7 | 0 | 0.07 | 50 | 0.09 |
| SNZF3S-M1.6-2 | M1.6 | 0.35 | 2 | 2.8 | 0.8 | 0 | 0.1 | 50 | 0.034 |
