SSHL-ALK
SSHL-ALK
・ナイロン溶着つきのSUS316L製六角穴付き極低頭ボルトです。
・頭部高さやすべて1.5mm以下。機器・装置の省スペース化や上部スペースが限られた箇所に。
・SUS316製。SUS304と比較して、耐水素脆性・耐フッ素ガス・耐塩素ガス・耐熱性にすぐれています。また、化学薬品・海洋環境などに対して、SUS304以上の耐蝕性を発揮します。
・SUS316は非磁性です。
・ねじ部に溶着したナイロンの摩擦によってねじの戻り回転を抑制します。
・締結力を失っても、戻り回転が抑制されるため、ねじの脱落を防止します。
・ナイロン溶着の耐熱温度は120℃です。
・「SSHL-ALK」は「SSHS-ALK」と区別するため、ねじの先端にくぼみ加工をしています。
＜用途＞
・機器・装置の省スペース化
・ねじの戻り止め・脱落防止
| 本体 | SUS316L |
|---|---|
| ナイロン溶着 | ナイロン11 |
| 強度区分 | A4-70 |
9件の型式
SSHL-ALK

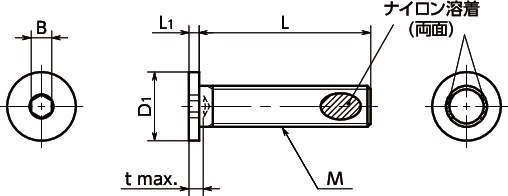

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
B (mm) |
t (mm) |
最大締めつけトルク (N・m) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||
| SSHL-M3-6-ALK | M3 | 0.5 | 6 | 6 | 1.3 | 1.5 | 2 | 1 | 10 | 0.05 |
| SSHL-M3-8-ALK | M3 | 0.5 | 8 | 6 | 1.3 | 1.5 | 2 | 1 | 10 | 0.06 |
| SSHL-M3-10-ALK | M3 | 0.5 | 10 | 6 | 1.3 | 1.5 | 2 | 1 | 10 | 0.07 |
| SSHL-M4-6-ALK | M4 | 0.7 | 6 | 8 | 1.5 | 2 | 2.5 | 2 | 10 | 0.09 |
| SSHL-M4-8-ALK | M4 | 0.7 | 8 | 8 | 1.5 | 2 | 2.5 | 2 | 10 | 0.1 |
| SSHL-M4-10-ALK | M4 | 0.7 | 10 | 8 | 1.5 | 2 | 2.5 | 2 | 10 | 0.12 |
| SSHL-M5-8-ALK | M5 | 0.8 | 8 | 9 | 1.5 | 3 | 3 | 5 | 10 | 0.1 |
| SSHL-M5-10-ALK | M5 | 0.8 | 10 | 9 | 1.5 | 3 | 3 | 5 | 10 | 0.12 |
| SSHL-M5-12-ALK | M5 | 0.8 | 12 | 9 | 1.5 | 3 | 3 | 5 | 10 | 0.15 |
