SLTS-ALK
SLTS-ALK
・ナイロン溶着つきのヘクサロビュラ穴付き低頭ボルト。
・ヘクサロビュラ穴は十字穴と比べて、高い締めつけトルクに耐える形状です。
・締めつけによるリセスの破損が起こりにくく、安全で確実な締めつけができます。
・機器・装置の省スペース化や上部スペースが限られた箇所に。
・ねじ部に溶着したナイロンの摩擦によってねじの戻り回転を抑制します。
・締結力を失っても、戻り回転が抑制されるため、ねじの脱落を防止します。
・ナイロン溶着の耐熱温度は120℃です。
＜用途＞
・機器・装置の省スペース化
・ねじ頭部の破損防止
・確実な締めつけ
・ねじの戻り止め・脱落防止
| 本体 | SUSXM7(SUS304相当) |
|---|---|
| ナイロン溶着 | ナイロン11 |
| 強度区分 | A2-50 |
34件の型式
SLTS-ALK

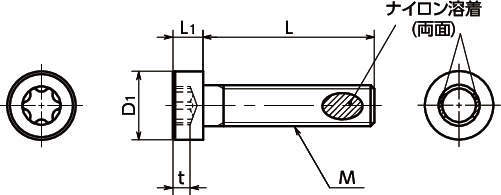

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
t (mm) |
ヘクサロビュラ穴 の番号No. |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SLTS-M2-4-ALK | M2 | 0.4 | 4 | 3.8 | 1.55 | 0.84 | 6 | 50 | 0.11 |
| SLTS-M2-5-ALK | M2 | 0.4 | 5 | 3.8 | 1.55 | 0.84 | 6 | 50 | 0.13 |
| SLTS-M2-6-ALK | M2 | 0.4 | 6 | 3.8 | 1.55 | 0.84 | 6 | 50 | 0.15 |
| SLTS-M2-8-ALK | M2 | 0.4 | 8 | 3.8 | 1.55 | 0.84 | 6 | 50 | 0.19 |
| SLTS-M2-10-ALK | M2 | 0.4 | 10 | 3.8 | 1.55 | 0.84 | 6 | 50 | 0.23 |
| SLTS-M2.5-5-ALK | M2.5 | 0.45 | 5 | 4.5 | 1.85 | 0.91 | 8 | 50 | 0.26 |
| SLTS-M2.5-6-ALK | M2.5 | 0.45 | 6 | 4.5 | 1.85 | 0.91 | 8 | 50 | 0.29 |
| SLTS-M2.5-8-ALK | M2.5 | 0.45 | 8 | 4.5 | 1.85 | 0.91 | 8 | 50 | 0.35 |
| SLTS-M2.5-10-ALK | M2.5 | 0.45 | 10 | 4.5 | 1.85 | 0.91 | 8 | 50 | 0.41 |
| SLTS-M2.5-12-ALK | M2.5 | 0.45 | 12 | 4.5 | 1.85 | 0.91 | 8 | 50 | 0.47 |
