SNZB
-
![]()
SNZB
・精密機器用の微細ねじ(0番1種)。
・M2・M2.6。
・頭部高さの低いなべ小ねじタイプ。上部スペースが限られた用途に。
・非磁性。
＜用途＞
・機器・装置のコンパクト化
・FPD製造装置/半導体製造装置/電子機器/小型精密機器
共通仕様
| 本体 | 黄銅(真鍮) |
|---|
鍋屋バイテック会社
ネジコム(微細ねじ)｜黄銅精密機器用十字穴付きなべ小ねじ(0番1種) SNZB
詳細仕様
9件の型式
-

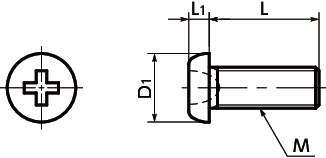

SNZB
| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
十字穴 の番号 |
最大締めつけ トルク (N・m) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SNZB-M2-2 | M2 | 0.4 | 2 | 3 | 0.6 | 0 | 0.18 | 50 | 0.08 |
| SNZB-M2-3 | M2 | 0.4 | 3 | 3 | 0.6 | 0 | 0.18 | 50 | 0.08 |
| SNZB-M2-4 | M2 | 0.4 | 4 | 3 | 0.6 | 0 | 0.18 | 50 | 0.1 |
| SNZB-M2-5 | M2 | 0.4 | 5 | 3 | 0.6 | 0 | 0.18 | 50 | 0.12 |
| SNZB-M2-6 | M2 | 0.4 | 6 | 3 | 0.6 | 0 | 0.18 | 50 | 0.14 |
| SNZB-M2.6-4 | M2.6 | 0.45 | 4 | 4 | 0.8 | 0 | 0.23 | 50 | 0.2 |
| SNZB-M2.6-5 | M2.6 | 0.45 | 5 | 4 | 0.8 | 0 | 0.23 | 50 | 0.23 |
| SNZB-M2.6-8 | M2.6 | 0.45 | 8 | 4 | 0.8 | 0 | 0.23 | 50 | 0.33 |
| SNZB-M2.6-10 | M2.6 | 0.45 | 10 | 4 | 0.8 | 0 | 0.23 | 50 | 0.4 |
