SNZ3-TZB
-
![]()
SNZ3-TZB
・精密機器用の微細ねじ(0番3種)。
・M1.4～M2.6。
・頭部高さの低いなべ小ねじタイプ。上部スペースが限られた用途に。
＜用途＞
・機器・装置のコンパクト化
・小型精密機器
共通仕様
| 本体 | スティール 三価クロメート処理 |
|---|
鍋屋バイテック会社
ネジコム(微細ねじ)｜精密機器用十字穴付きなべ小ねじ(0番3種) SNZ3-TZB
詳細仕様
56件の型式
-
SNZ3-TZB

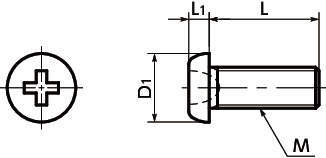

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
十字穴 の番号 |
最大締めつけ トルク (N・m) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SNZ3-M1.4-1.5-TZB | M1.4 | 0.3 | 1.5 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.04 |
| SNZ3-M1.4-2-TZB | M1.4 | 0.3 | 2 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.04 |
| SNZ3-M1.4-2.5-TZB | M1.4 | 0.3 | 2.5 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.04 |
| SNZ3-M1.4-3-TZB | M1.4 | 0.3 | 3 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.05 |
| SNZ3-M1.4-3.5-TZB | M1.4 | 0.3 | 3.5 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.05 |
| SNZ3-M1.4-4-TZB | M1.4 | 0.3 | 4 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.06 |
| SNZ3-M1.4-5-TZB | M1.4 | 0.3 | 5 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.07 |
| SNZ3-M1.4-6-TZB | M1.4 | 0.3 | 6 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.07 |
| SNZ3-M1.4-8-TZB | M1.4 | 0.3 | 8 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.09 |
| SNZ3-M1.4-10-TZB | M1.4 | 0.3 | 10 | 2.5 | 0.8 | 0 | 0.07 | 50 | 0.11 |
