SNPX-TBZ
SNPX-TBZ
・ヘクサロビュラ穴は十字穴と比べて、高い締めつけトルクに耐える形状です。
・締めつけによるリセスの破損が起こりにくく、安全で確実な締めつけができます。
※ヘクサロビュラ穴の形状はJIS B 1015:2008(ISO 10664:2005)「おねじ部品用ヘクサロビュラ穴」に規定されています。
＜用途＞
・ねじ頭部の破損防止
・確実な締めつけ
| 本体 | スティール 黒色三価クロメート処理 |
|---|---|
| 強度区分 | 4.8相当 |
20件の型式
SNPX-TBZ

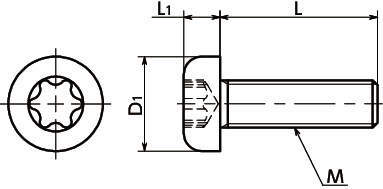

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
ヘクサロビュラ穴 の番号No. |
1袋 入り数 |
質量(g) | |
|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||
| SNPX-M3-6-TBZ | M3 | 0.5 | 6 | 5.5 | 2 | 10 | 20 | 0.51 |
| SNPX-M3-8-TBZ | M3 | 0.5 | 8 | 5.5 | 2 | 10 | 20 | 0.56 |
| SNPX-M3-10-TBZ | M3 | 0.5 | 10 | 5.5 | 2 | 10 | 20 | 0.66 |
| SNPX-M4-6-TBZ | M4 | 0.7 | 6 | 7 | 2.6 | 20 | 20 | 0.91 |
| SNPX-M4-8-TBZ | M4 | 0.7 | 8 | 7 | 2.6 | 20 | 20 | 1.1 |
| SNPX-M4-10-TBZ | M4 | 0.7 | 10 | 7 | 2.6 | 20 | 20 | 1.3 |
| SNPX-M4-12-TBZ | M4 | 0.7 | 12 | 7 | 2.6 | 20 | 20 | 1.4 |
| SNPX-M4-16-TBZ | M4 | 0.7 | 16 | 7 | 2.6 | 20 | 20 | 1.7 |
| SNPX-M4-20-TBZ | M4 | 0.7 | 20 | 7 | 2.6 | 20 | 20 | 2 |
| SNPX-M4-25-TBZ | M4 | 0.7 | 25 | 7 | 2.6 | 20 | 20 | 2.3 |
