SNFX-TZB
SNFX-TZB
・ヘクサロビュラ穴は十字穴と比べて、高い締めつけトルクに耐える形状です。
・締めつけによるリセスの破損が起こりにくく、安全で確実な締めつけができます。
※ヘクサロビュラ穴の形状はJIS B 1015:2008(ISO 10664:2005)「おねじ部品用ヘクサロビュラ穴」に規定されています。
＜用途＞
・ねじ頭部の破損防止
・確実な締めつけ
| 本体 | スティール 三価クロメート処理 |
|---|---|
| 強度区分 | 4.8相当 |
17件の型式
SNFX-TZB

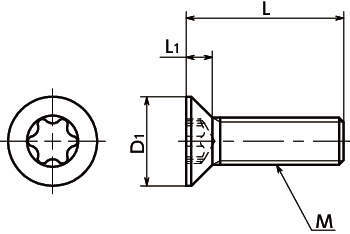

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
ヘクサロビュラ穴 の番号No. |
1袋 入り数 |
質量(g) | |
|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||
| SNFX-M3-5-TZB | M3 | 0.5 | 5 | 6 | 1.75 | 10 | 20 | 0.32 |
| SNFX-M3-6-TZB | M3 | 0.5 | 6 | 6 | 1.75 | 10 | 20 | 0.35 |
| SNFX-M3-8-TZB | M3 | 0.5 | 8 | 6 | 1.75 | 10 | 20 | 0.44 |
| SNFX-M3-10-TZB | M3 | 0.5 | 10 | 6 | 1.75 | 10 | 20 | 0.53 |
| SNFX-M3-12-TZB | M3 | 0.5 | 12 | 6 | 1.75 | 10 | 20 | 0.6 |
| SNFX-M4-6-TZB | M4 | 0.7 | 6 | 8 | 2.3 | 20 | 20 | 0.72 |
| SNFX-M4-8-TZB | M4 | 0.7 | 8 | 8 | 2.3 | 20 | 20 | 0.9 |
| SNFX-M4-10-TZB | M4 | 0.7 | 10 | 8 | 2.3 | 20 | 20 | 1.1 |
| SNFX-M4-12-TZB | M4 | 0.7 | 12 | 8 | 2.3 | 20 | 20 | 1.2 |
| SNFX-M5-10-TZB | M5 | 0.8 | 10 | 10 | 2.8 | 25 | 20 | 1.9 |
