・SMA形のハウジングにすり割りを設けすきま調整を可能にしました。
・より高度な位置決めが必要な時にブロックとシャフトのすきまの影響を少なくすることができます。
日本ベアリング
スライドブッシュ（ブロックシリーズ）｜すきま調整形 SMJ
詳細仕様
84件の型式
| 型式 | シリーズ | 本体材質 | 保持器の種類 | シールの種類 |
内接円径 (mm) |
外形寸法(mm) | 取付寸法(mm) |
調整ボルト の呼び S2 |
基本動 定格荷重 C(N) |
基本静 定格荷重 C0(N) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

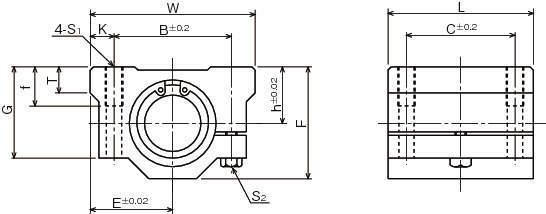

| h | E | W | L | F | G | T | B | C | K | S1 | f | |||||||||
| SMJ12 | SMJ | スチール | スチール | シールなし | 12 | 15 | 21 | 42 | 36 | 28 | 24 | 8 | 30.5 | 26 | 5.75 | M5 | 12 | M4 | 510 | 784 |
| SMJ13 | SMJ | スチール | スチール | シールなし | 13 | 15 | 22 | 44 | 39 | 30 | 24.5 | 8 | 33 | 26 | 5.5 | M5 | 12 | M4 | 510 | 784 |
| SMJ16 | SMJ | スチール | スチール | シールなし | 16 | 19 | 25 | 50 | 44 | 38.5 | 32.5 | 9 | 36 | 34 | 7 | M5 | 12 | M4 | 774 | 1180 |
| SMJ20 | SMJ | スチール | スチール | シールなし | 20 | 21 | 27 | 54 | 50 | 41 | 35 | 11 | 40 | 40 | 7 | M6 | 12 | M5 | 882 | 1370 |
| SMJ25 | SMJ | スチール | スチール | シールなし | 25 | 26 | 38 | 76 | 67 | 51.5 | 42 | 12 | 54 | 50 | 11 | M8 | 18 | M6 | 980 | 1570 |
| SMJ30 | SMJ | スチール | スチール | シールなし | 30 | 30 | 39 | 78 | 72 | 59.5 | 49 | 15 | 58 | 58 | 10 | M8 | 18 | M6 | 1570 | 2740 |
| SMJ35 | SMJ | スチール | スチール | シールなし | 35 | 34 | 45 | 90 | 80 | 68 | 54 | 18 | 70 | 60 | 10 | M8 | 18 | M6 | 1670 | 3140 |
| SMJ40 | SMJ | スチール | スチール | シールなし | 40 | 40 | 51 | 102 | 90 | 78 | 62 | 20 | 80 | 60 | 11 | M10 | 25 | M8 | 2160 | 4020 |
| SMJ50 | SMJ | スチール | スチール | シールなし | 50 | 52 | 61 | 122 | 110 | 102 | 80 | 25 | 100 | 80 | 11 | M10 | 25 | M8 | 3820 | 7940 |
| SMJ60 | SMJ | スチール | スチール | シールなし | 60 | 58 | 66 | 132 | 122 | 114 | 94 | 30 | 108 | 90 | 12 | M12 | 25 | M10 | 4700 | 10000 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SMJ12 | SMJ12 | P | 6,290 | - | - |
| SMJ13 | SMJ13 | P | 6,480 | - | - |
| SMJ16 | SMJ16 | P | 7,100 | - | - |
| SMJ20 | SMJ20 | P | 8,760 | - | - |
| SMJ25 | SMJ25 | P | 11,130 | - | - |
| SMJ30 | SMJ30 | P | 14,230 | - | - |
| SMJ35 | SMJ35 | P | 18,000 | - | - |
| SMJ40 | SMJ40 | P | 23,030 | - | - |
| SMJ50 | SMJ50 | P | 34,760 | - | - |
| SMJ60 | SMJ60 | P | 50,200 | - | - |
