SME-W
-
![]()
SME-W
・ハウジングの開放部を利用してシャフトを下面から支えることで、高負荷やロングストロークで使用する場合にも、たわみの影響を少なくできます。
日本ベアリング

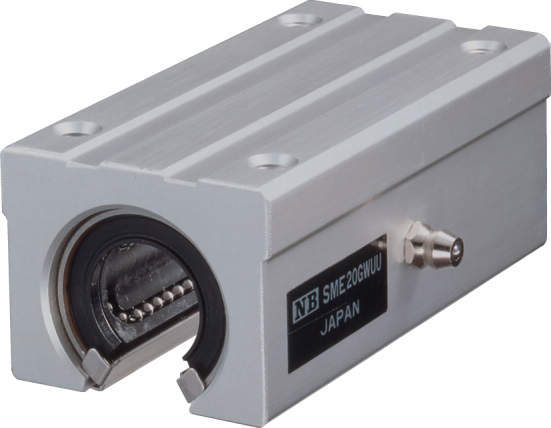

スライドブッシュ（ブロックシリーズ）｜開放ダブル形 SME-W
詳細仕様
44件の型式
-
SME-W
| 型式 | シリーズ | 本体材質 | 保持器の種類 | シールの種類 |
内接円径 (mm) |
外形寸法(mm) | 取付寸法(mm) |
基本動 定格荷重 C(N) |
基本静 定格荷重 C0(N) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

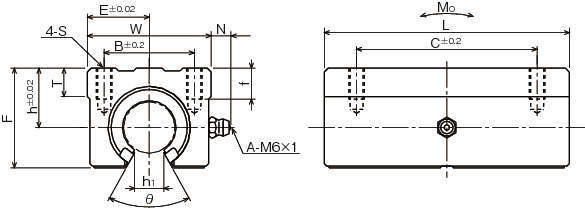

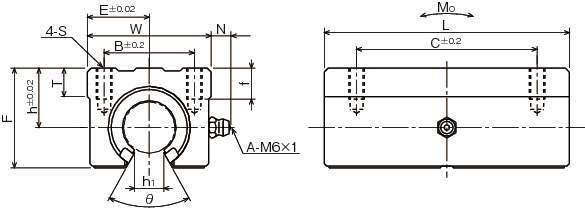

| h | E | W | L | F | T | h1 | θ | N | B | C | S | f | ||||||||
| SME13W | SME-W | スチール | スチール | シールなし | 13 | 17 | 20 | 40 | 75 | 28 | 8 | 8.5 | 80° | 7.5 | 28 | 50 | M5 | 10 | 813 | 1570 |
| SME16W | SME-W | スチール | スチール | シールなし | 16 | 20 | 22.5 | 45 | 85 | 33 | 9 | 10 | 80° | 7.5 | 32 | 60 | M5 | 12 | 1230 | 2350 |
| SME20W | SME-W | スチール | スチール | シールなし | 20 | 23 | 24 | 48 | 95 | 39 | 11 | 10 | 60° | 7.5 | 35 | 70 | M6 | 12 | 1400 | 2740 |
| SME25W | SME-W | スチール | スチール | シールなし | 25 | 27 | 30 | 60 | 130 | 47 | 14 | 11.5 | 50° | 7.5 | 40 | 90 | M6 | 12 | 1560 | 3140 |
| SME30W | SME-W | スチール | スチール | シールなし | 30 | 33 | 35 | 70 | 140 | 56 | 15 | 14 | 50° | 7.5 | 50 | 100 | M8 | 18 | 2490 | 5490 |
| SME13WUU | SME-W | スチール | スチール | 両側シール | 13 | 17 | 20 | 40 | 75 | 28 | 8 | 8.5 | 80° | 7.5 | 28 | 50 | M5 | 10 | 813 | 1570 |
| SME16WUU | SME-W | スチール | スチール | 両側シール | 16 | 20 | 22.5 | 45 | 85 | 33 | 9 | 10 | 80° | 7.5 | 32 | 60 | M5 | 12 | 1230 | 2350 |
| SME20WUU | SME-W | スチール | スチール | 両側シール | 20 | 23 | 24 | 48 | 95 | 39 | 11 | 10 | 60° | 7.5 | 35 | 70 | M6 | 12 | 1400 | 2740 |
| SME25WUU | SME-W | スチール | スチール | 両側シール | 25 | 27 | 30 | 60 | 130 | 47 | 14 | 11.5 | 50° | 7.5 | 40 | 90 | M6 | 12 | 1560 | 3140 |
| SME30WUU | SME-W | スチール | スチール | 両側シール | 30 | 33 | 35 | 70 | 140 | 56 | 15 | 14 | 50° | 7.5 | 50 | 100 | M8 | 18 | 2490 | 5490 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SME13W | SME13W | P | 14,670 | - | - |
| SME16W | SME16W | P | 16,860 | - | - |
| SME20W | SME20W | P | 21,210 | - | - |
| SME25W | SME25W | P | 26,880 | - | - |
| SME30W | SME30W | P | 33,720 | - | - |
| SME13WUU | SME13WUU | P | 15,150 | - | - |
| SME16WUU | SME16WUU | P | 17,330 | - | - |
| SME20WUU | SME20WUU | P | 21,560 | - | - |
| SME25WUU | SME25WUU | P | 27,070 | - | - |
| SME30WUU | SME30WUU | P | 33,970 | - | - |
