・ハウジングの開放部を利用してシャフトを下面から支えることで、高負荷やロングストロークで使用する場合にも、たわみの影響を少なくできます。
日本ベアリング
スライドブッシュ（ブロックシリーズ）｜開放形 SME
詳細仕様
68件の型式
-
SME
| 型式 | シリーズ | 本体材質 | 保持器の種類 | シールの種類 |
内接円径 (mm) |
外形寸法(mm) | 取付寸法(mm) |
基本動 定格荷重 C(N) |
基本静 定格荷重 C0(N) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

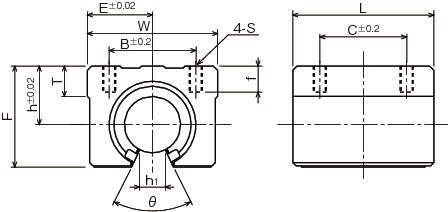

| h | E | W | L | F | T | h1 | θ | N | B | C | S | f | ||||||||
| SME13 | SME | スチール | スチール | シールなし | 13 | 17 | 20 | 40 | 39 | 28 | 8 | 8.5 | 80° | - | 28 | 26 | M5 | 10 | 510 | 784 |
| SME16 | SME | スチール | スチール | シールなし | 16 | 20 | 22.5 | 45 | 45 | 33 | 9 | 10 | 80° | - | 32 | 30 | M5 | 12 | 774 | 1180 |
| SME20 | SME | スチール | スチール | シールなし | 20 | 23 | 24 | 48 | 50 | 39 | 11 | 10 | 60° | - | 35 | 35 | M6 | 12 | 882 | 1370 |
| SME25 | SME | スチール | スチール | シールなし | 25 | 27 | 30 | 60 | 65 | 47 | 14 | 11.5 | 50° | - | 40 | 40 | M6 | 12 | 980 | 1570 |
| SME30 | SME | スチール | スチール | シールなし | 30 | 33 | 35 | 70 | 70 | 56 | 15 | 14 | 50° | - | 50 | 50 | M8 | 18 | 1570 | 2740 |
| SME35 | SME | スチール | スチール | シールなし | 35 | 37 | 40 | 80 | 80 | 63 | 18 | 16 | 50° | - | 55 | 55 | M8 | 18 | 1670 | 3140 |
| SME40 | SME | スチール | スチール | シールなし | 40 | 42 | 45 | 90 | 90 | 72 | 20 | 19 | 50° | - | 65 | 65 | M10 | 20 | 2160 | 4020 |
| SME50 | SME | スチール | スチール | シールなし | 50 | 53 | 60 | 120 | 110 | 92 | 25 | 23 | 50° | - | 94 | 80 | M10 | 20 | 3820 | 7940 |
| SME13UU | SME | スチール | スチール | 両側シール | 13 | 17 | 20 | 40 | 39 | 28 | 8 | 8.5 | 80° | - | 28 | 26 | M5 | 10 | 510 | 784 |
| SME16UU | SME | スチール | スチール | 両側シール | 16 | 20 | 22.5 | 45 | 45 | 33 | 9 | 10 | 80° | - | 32 | 30 | M5 | 12 | 774 | 1180 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SME13 | SME13 | P | 7,180 | - | - |
| SME16 | SME16 | P | 8,320 | - | - |
| SME20 | SME20 | P | 10,560 | - | - |
| SME25 | SME25 | P | 13,500 | - | - |
| SME30 | SME30 | P | 17,030 | - | - |
| SME35 | SME35 | P | 21,130 | - | - |
| SME40 | SME40 | P | 26,750 | - | - |
| SME50 | SME50 | P | 38,090 | - | - |
| SME13UU | SME13UU | P | 7,660 | - | - |
| SME16UU | SME16UU | P | 8,780 | 在庫品 | - |
