・NBスライドウェイは精密ローラーを使用した非循環方式の直線運動軸受です。
・精密研削加工された軌道台とスタッドローラーを内蔵したRリテーナー（樹脂製）で構成されています。
・軌道台はスタッドローラーが滑らかに動くように最適設計が施され、Rリテーナーのスタッドローラーにより軌道台と転動体のスリップがなくスライドウェイSV形では難しかった昇降やタクトの速い動作に適しています。

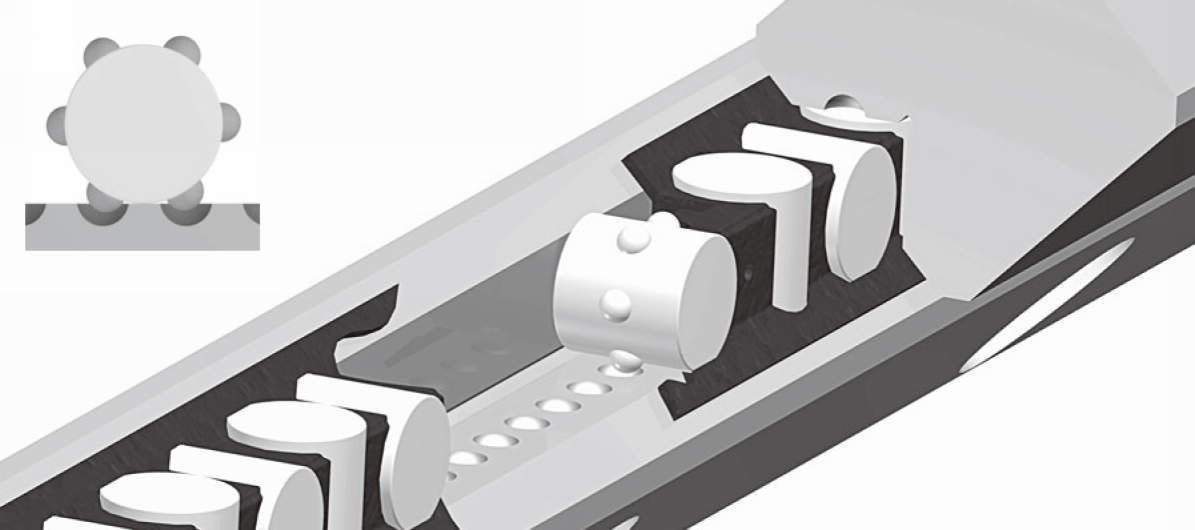

スタッドローラーシステム（鋲付ローラー構造）
・ローラーとそれを案内する軌道体とにスリップ防止機能を持たせ、作動中におけるローラースリップの防止を実現した新発想のシステムです。
日本ベアリング
スライドウェイ NV
詳細仕様
65件の型式
-
-
-
スタッドローラ
| 型式 | 材質 |
ストローク ST (mm) |
ローラー径 D (mm) |
ローラー数 Z |
主要寸法(mm) | 主要寸法(mm) |
基本動 定格荷重 C(N) |
基本静 定格荷重 C0(N) |
許容荷重 F (N) |
1セット 質量 (g) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | A | B | C | M×P | N | E | F | d | G | H | T | |||||||||
| NV2030-5Z | 標準(スチール製) | 18 | 2 | 5 | 30 | 12 | 6 | 5.7 | 1×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 1360 | 1520 | 500 | 33 |
| NV2045-9Z | 標準(スチール製) | 25 | 2 | 9 | 45 | 12 | 6 | 5.7 | 2×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 2330 | 3050 | 1010 | 49 |
| NV2060-15Z | 標準(スチール製) | 30 | 2 | 15 | 60 | 12 | 6 | 5.7 | 3×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 3990 | 6110 | 2030 | 62 |
| NV2075-19Z | 標準(スチール製) | 40 | 2 | 19 | 75 | 12 | 6 | 5.7 | 4×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 4740 | 7630 | 2540 | 74 |
| NV2090-23Z | 標準(スチール製) | 50 | 2 | 23 | 90 | 12 | 6 | 5.7 | 5×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 5460 | 9160 | 3050 | 91 |
| NV2105-27Z | 標準(スチール製) | 65 | 2 | 27 | 105 | 12 | 6 | 5.7 | 6×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 6160 | 10600 | 3560 | 103 |
| NV2120-33Z | 標準(スチール製) | 70 | 2 | 33 | 120 | 12 | 6 | 5.7 | 7×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 6830 | 12200 | 4070 | 120 |
| NV2135-37Z | 標準(スチール製) | 80 | 2 | 37 | 135 | 12 | 6 | 5.7 | 8×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 7490 | 13700 | 4580 | 132 |
| NV2150-41Z | 標準(スチール製) | 90 | 2 | 41 | 150 | 12 | 6 | 5.7 | 9×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 8130 | 15200 | 5090 | 149 |
| NV2165-47Z | 標準(スチール製) | 95 | 2 | 47 | 165 | 12 | 6 | 5.7 | 10×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 9370 | 18300 | 6110 | 161 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NV2030-5Z | NV2030-5Z | P | 12,300 | - | お問合 |
| NV2045-9Z | NV2045-9Z | P | 15,600 | - | お問合 |
| NV2060-15Z | NV2060-15Z | P | 15,400 | - | お問合 |
| NV2075-19Z | NV2075-19Z | P | 18,500 | - | お問合 |
| NV2090-23Z | NV2090-23Z | P | 21,100 | - | お問合 |
| NV2105-27Z | NV2105-27Z | P | 23,900 | - | お問合 |
| NV2120-33Z | NV2120-33Z | P | 26,800 | - | お問合 |
| NV2135-37Z | NV2135-37Z | P | 29,500 | - | お問合 |
| NV2150-41Z | NV2150-41Z | P | 32,000 | - | お問合 |
| NV2165-47Z | NV2165-47Z | P | 35,200 | - | お問合 |
