S-FS
-
![]()
S-FS
共通仕様
| シリーズ | クイックシールシリーズ |
|---|---|
| タイプ | ナイロンコイルチューブ専用タイプ |
| 使用流体 | 空気 |
| 使用温度範囲：空気 | -40℃～+100℃ |
| 最高使用圧力 | 1.2MPa |
ニッタ
クイックシール接手（ナイロンコイルチューブ専用）｜FSスィーベルナットメスコネクタ S-FS
詳細仕様
3件の型式
-
S-FS

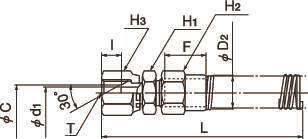

| 型式 | 形状 | タイプ | グループ |
適用ナイロン コイルチューブ 型式 |
ねじサイズ T |
L (mm) |
I (mm) |
チューブ挿入長さ F (mm) |
二面幅(mm) |
C (mm) |
d1 (mm) |
D2 (mm) |
有効 断面積 (mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | H3 | ||||||||||||||
| S1/4-FS1/4 | FSスィーベルナットメスコネクタ | S-FS | ナイロンコイルチューブ専用 | S1/4 | G1/4 | 123.3 | 5.7 | 18 | 14.0 | 14.0 | 19.0 | 7 | 5 | 11.2 | 18.5 | 55 |
| S3/8-FS3/8 | FSスィーベルナットメスコネクタ | S-FS | ナイロンコイルチューブ専用 | S3/8 | G3/8 | 129.0 | 6.8 | 22 | 19.0 | 22.0 | 22.0 | 10 | 8 | 15.6 | 46.5 | 102 |
| S1/2-FS1/2 | FSスィーベルナットメスコネクタ | S-FS | ナイロンコイルチューブ専用 | S1/2 | G1/2 | 189.0 | 9.5 | 29 | 24.0 | 27.0 | 27.0 | 14 | 10.2 | 19.8 | 80 | 193 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| S1/4-FS1/4 | S1/4-FS1/4 | P | 1,297 | 在庫品 | 在庫品 |
| S3/8-FS3/8 | S3/8-FS3/8 | P | 1,666 | 在庫品 | 在庫品 |
| S1/2-FS1/2 | S1/2-FS1/2 | P | 2,556 | 在庫品 | 在庫品 |
