一般空気圧用プッシュワン継手（難燃性）
・チューブはプッシュワン接続です。
・無電解ニッケルめっき処理を施しています。
・ホワイトボディが作業環境を明るくします。
・難燃性樹脂（UL94規格V-0相当）採用。
共通仕様
| シリーズ | プッシュワンAシリーズ |
|---|---|
| タイプ | ミリサイズ |
| 使用流体 | 空気 水 |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+40℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -99.975kPa |
ニッタ
一般空気圧用プッシュワン継手 [ Aシリーズ ] 90°ブランチユニオンエルボ AULY

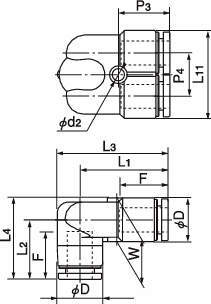

詳細仕様
3件の型式
| 型式 |
適用 チューブ外径 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L11 (mm) |
チューブ挿入長さ F (mm) |
P3 (mm) |
P4 (mm) |
W (mm) |
D (mm) |
d2 (mm) |
最小内径 (mm) |
有効断面積 (mm2) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AULY6 | 6 | 25.6 | 18.0 | 31.9 | 24.3 | 24.8 | 15 | 14.8 | 12.2 | 12.6 | 12.6 | 4.2 | 5.0 | - | - |
| AULY8 | 8 | 28.2 | 19.6 | 35.5 | 26.9 | 28.8 | 16 | 16.4 | 14.2 | 14.6 | 14.6 | 4.2 | 7.0 | - | - |
| AULY10 | 10 | 31.3 | 22.6 | 40.0 | 31.3 | 35.0 | 19 | 18.4 | 17.5 | 17.5 | 17.5 | 4.2 | 9.0 | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AULY6 | AULY6 | P | 561 | - | 在庫品 |
| AULY8 | AULY8 | P | 638 | - | 在庫品 |
| AULY10 | AULY10 | P | 715 | 在庫品 | 在庫品 |
