一般空気圧用プッシュワン継手（難燃性）
・チューブはプッシュワン接続です。
・無電解ニッケルめっき処理を施しています。
・ホワイトボディが作業環境を明るくします。
・難燃性樹脂（UL94規格V-0相当）採用。
共通仕様
| シリーズ | プッシュワンAシリーズ |
|---|---|
| タイプ | ミリサイズ |
| 使用流体 | 空気 水 |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+40℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -99.975kPa |
ニッタ
一般空気圧用プッシュワン継手 [ Aシリーズ ] 90°ユニオンエルボ AUL

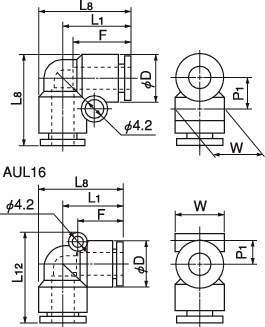

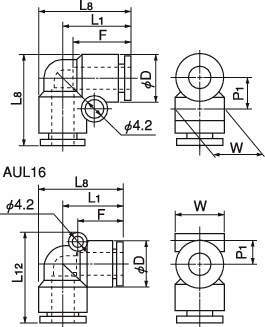

詳細仕様
6件の型式
| 型式 |
適用 チューブ外径 (mm) |
L1 (mm) |
L8 (mm) |
L12 (mm) |
P1 (mm) |
チューブ挿入長さ F (mm) |
D (mm) |
W (mm) |
最小内径 (mm) |
有効断面積 (mm2) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AUL4 | 4 | 17.2 | 22.1 | - | 6.9 | 13 | 9.8 | 9.7 | 3.0 | 3.5 | 4.0 |
| AUL6 | 6 | 18.5 | 24.8 | - | 8.3 | 15 | 12.6 | 12.5 | 5.0 | 9.5 | 6.0 |
| AUL8 | 8 | 20.7 | 28.0 | - | 9.3 | 16 | 14.6 | 14.5 | 7.0 | 19.5 | 9.0 |
| AUL10 | 10 | 24.7 | 33.4 | - | 10.8 | 19 | 17.5 | 17.5 | 9.0 | 32.5 | 15.0 |
| AUL12 | 12 | 26.3 | 36.3 | - | 12.1 | 20 | 20.0 | 20.0 | 11.0 | 45.5 | 20.0 |
| AUL16 | 16 | 34.9 | 48.7 | 50.8 | 12.9 | 27 | 28.0 | 28.0 | 13.0 | 97.5 | 50.0 |
※AUL16はビス穴の位置が異なります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AUL4 | AUL4 | P | 397 | 在庫品 | 在庫品 |
| AUL6 | AUL6 | P | 424 | 在庫品 | 在庫品 |
| AUL8 | AUL8 | P | 457 | 在庫品 | 在庫品 |
| AUL10 | AUL10 | P | 583 | 在庫品 | 在庫品 |
| AUL12 | AUL12 | P | 627 | 在庫品 | 在庫品 |
| AUL16 | AUL16 | P | 858 | 在庫品 | 在庫品 |
