UDC
-
![]()
UDC
共通仕様
| シリーズ | クイックシールシリーズ |
|---|---|
| タイプ | DKチューブ専用タイプ |
| 使用流体 | 空気 |
| 使用温度範囲：空気 | -40℃～+60℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -101.294kPa |
ニッタ
クイックシール接手（DKチューブ専用）｜ユニオンコネクタ UDC
詳細仕様
2件の型式
-
ユニオンコネクタ UDC
-

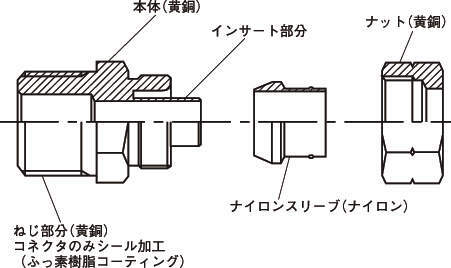

断面構造図
| 型式 | 形状 | タイプ | グループ | 適用DKチューブ |
L (mm) |
チューブ挿入長さ F (mm) |
二面幅(mm) |
S (mm) |
d2 (mm) |
有効 断面積 (mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 | 内径 | H1 | H2 | ||||||||||
| UDC6 | ユニオンコネクタ | UDC | DKチューブ専用 | φ6mm | φ4mm | 32.9 | 15 | 10.0 | 12.0 | 4.6 | 2.8 | 6.0 | 20 |
| UDC10 | ユニオンコネクタ | UDC | DKチューブ専用 | φ10mm | φ6.8mm | 36.2 | 17 | 15.0 | 17.0 | 4.2 | 5.7 | 23.0 | 39 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UDC6 | UDC6 | P | 426 | 在庫品 | 在庫品 |
| UDC10 | UDC10 | P | 639 | 在庫品 | 在庫品 |
