ニッタ
UT□N
UT□N
| シリーズ | クイックシールシリーズ |
|---|---|

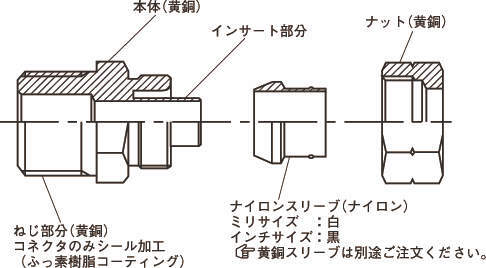

| タイプ | インサートタイプ（黄銅仕様） |
| 使用流体 | 空気、水、一般作動油 |
| 使用温度範囲：空気 | ナイロンスリーブ：-40℃～+80℃ 黄銅スリーブ：-40℃～+100℃ |
| 使用温度範囲：水 | ナイロンスリーブ：0℃～+70℃ 黄銅スリーブ：0℃～+100℃ |
| 使用温度範囲：一般作動油 | ナイロンスリーブ：-40℃～+80℃ 黄銅スリーブ：-40℃～+100℃ |
| 最高使用圧力 | 5.0MPa |
| 負圧性能 | -101.294kPa |
25件の型式
UT□N
| 型式 | 形状 | タイプ | サイズ | グループ | 適用チューブ |
L1 (mm) |
L5 (mm) |
L6 (mm) |
L8 (mm) |
S (mm) |
チューブ挿入長さ F (mm) |
二面幅(mm) |
最小内径 d2 (mm) |
有効 断面積 (mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 | 内径 | H1 | H2 | ||||||||||||||
| UT4N4×2 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ4mm | φ2mm | 20.5 | 40.9 | 20.5 | 26.2 | 4.7 | 15 | 10.0 | 10 | 0.9 | 0.6 | 27 |
| UT4N4×2.5 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ4mm | φ2.5mm | 20.5 | 40.9 | 20.5 | 26.2 | 4.7 | 15 | 10.0 | 10 | 1.3 | 1 | 28 |
| UT4N4×3 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ4mm | φ3mm | 20.5 | 40.9 | 20.5 | 26.2 | 4.7 | 15 | 10.0 | 10 | 2 | 2 | 26 |
| UT4N6×4 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ6mm | φ4mm | 20.5 | 41.0 | 20.5 | 27.4 | 4.6 | 15 | 10.0 | 12 | 2.7 | 4 | 35 |
| UT4N6×4.5 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ6mm | φ4.5mm | 20.5 | 41.0 | 20.5 | 27.4 | 4.6 | 15 | 10.0 | 12 | 3.2 | 5.5 | 35 |
| UT4N8×5 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ8mm | φ5mm | 22.9 | 45.8 | 22.9 | 31.0 | 4.6 | 16 | 12.0 | 14 | 3.7 | 7.5 | 49 |
| UT4N8×6 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ8mm | φ6mm | 22.9 | 45.8 | 22.9 | 31.0 | 4.6 | 16 | 12.0 | 14 | 4.7 | 12.5 | 48 |
| UT4N10×6.5 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ10mm | φ6.5mm | 27.1 | 54.2 | 27.1 | 36.9 | 4.2 | 17 | 14.0 | 17 | 5.2 | 15.5 | 82 |
| UT4N10×7.5 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ10mm | φ7.5mm | 27.1 | 54.2 | 27.1 | 36.9 | 4.2 | 17 | 14.0 | 17 | 6.2 | 22 | 80 |
| UT4N10×8 | ユニオンティー | UT4N | ミリサイズ | グループ4 | φ10mm | φ8mm | 27.1 | 54.2 | 27.1 | 36.9 | 4.2 | 17 | 14.0 | 17 | 6.7 | 25 | 77 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UT4N4×2 | UT4N4-2 | P | 1,098 | 在庫品 | 在庫品 |
| UT4N4×2.5 | UT4N4-2.5 | P | 1,098 | 在庫品 | 在庫品 |
| UT4N4×3 | UT4N4-3 | P | 1,098 | - | 在庫品 |
| UT4N6×4 | UT4N6-4 | P | 875 | 在庫品 | 在庫品 |
| UT4N6×4.5 | UT4N6-4.5 | P | 875 | 在庫品 | 在庫品 |
| UT4N8×5 | UT4N8-5 | P | 1,202 | 在庫品 | 在庫品 |
| UT4N8×6 | UT4N8-6 | P | 1,202 | 在庫品 | 在庫品 |
| UT4N10×6.5 | UT4N10-6.5 | P | 1,383 | 在庫品 | 在庫品 |
| UT4N10×7.5 | UT4N10-7.5 | P | 1,383 | 在庫品 | 在庫品 |
| UT4N10×8 | UT4N10-8 | P | 1,383 | 在庫品 | 在庫品 |
