クイックシール接手（インサートレスタイプ・黄銅）｜コネクタ 4A01

4A01

4A01

一般空気圧配管用ねじ込み式継手

・ねじ込み式です。
・大流量を確保できます。
・コネクタのみシール加工をしています。

: #チューブ継手; #継手

共通仕様

シリーズ	クイックシールシリーズ
タイプ	インサートレスタイプ（黄銅仕様）
使用流体	空気
使用温度範囲：空気	-40℃～+100℃
最高使用圧力	1.0MPa
負圧性能	-99.975kPa

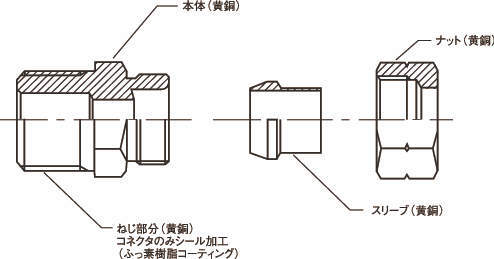

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

9件中 1-9件
表示件数

仕様
価格・納期

9件の型式

型式	形状	タイプ	サイズ	適用チューブ外径	ねじサイズ T	L (mm)	A (mm)	S (mm)	チューブ挿入長さ F (mm)	二面幅(mm)		d₁ (mm)	最小内径 (mm)	有効断面積 (mm²)	質量 (g)
										H₁	H₂
										H₁	H₂
4A01-2402	コネクタ	4A01	ミリサイズ	φ4mm	R1/8	27.9	11.0	2.7	14	10.0	10.0	5	2	3	13
4A01-2602	コネクタ	4A01	ミリサイズ	φ6mm	R1/8	27.9	11.0	2.6	14	10.0	12.0	5	4	10	15
4A01-2604	コネクタ	4A01	ミリサイズ	φ6mm	R1/4	29.9	12.0	2.6	14	14.0	12.0	7	4	10	23
4A01-2802	コネクタ	4A01	ミリサイズ	φ8mm	R1/8	27.8	11.0	2.6	15	12.0	14.0	5	5	18	17
4A01-2804	コネクタ	4A01	ミリサイズ	φ8mm	R1/4	29.8	12.0	2.6	15	14.0	14.0	7	6	25	24
4A01-3004	コネクタ	4A01	ミリサイズ	φ10mm	R1/4	31.0	12.0	2.3	18	17.0	17.0	7.5	7.5	39	31
4A01-3006	コネクタ	4A01	ミリサイズ	φ10mm	R3/8	32.0	13.0	2.3	18	17.0	17.0	9	7.5	39	38
4A01-3206	コネクタ	4A01	ミリサイズ	φ12mm	R3/8	32.5	13.0	3.1	19	17.0	19.0	9	8	45	40
4A01-3208	コネクタ	4A01	ミリサイズ	φ12mm	R1/2	40.5	18.0	3.1	19	24.0	19.0	12	8	45	71

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
4A01-2402	4A01-2402	P	305	在庫品	在庫品
4A01-2602	4A01-2602	P	305	在庫品	在庫品
4A01-2604	4A01-2604	P	365	在庫品	在庫品
4A01-2802	4A01-2802	P	405	在庫品	在庫品
4A01-2804	4A01-2804	P	437	在庫品	在庫品
4A01-3004	4A01-3004	P	437	在庫品	在庫品
4A01-3006	4A01-3006	P	548	在庫品	在庫品
4A01-3206	4A01-3206	P	651	在庫品	在庫品
4A01-3208	4A01-3208	P	895	在庫品	在庫品
