ニッタ
【ケミフィット CPシリーズの特長】

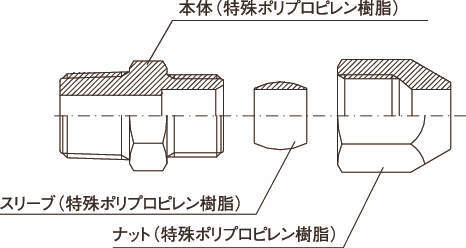

■ポリプロピレン樹脂製のねじ込み式継手です。
・軽量です。
■完全禁油処理品です。
・クリーンルーム内で部品洗浄しています。
■内面平滑性に優れています。
・射出成形品なので、内面が滑らかです。
■無発塵・非汚染性に優れています。
・特殊ポリプロピレン樹脂を素材としています。
■厚生労働省告示第201号（平成18年）、厚生省告示第370号（昭和34年）に適合しています。
| シリーズ | ケミフィットCPシリーズ |
|---|---|
| タイプ | ミリサイズ |
| 使用流体 | 空気（クリーンエア）、水（純水） |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+80℃ |
| 最高使用圧力 | 0.4MPa (at20℃) |
| 負圧性能 | -99.975kPa |
8件の型式
| 型式 | 形状 | タイプ |
適用チューブ 外径 |
L (mm) |
チューブ挿入長さ F (mm) |
二面幅(mm) |
最小内径 (mm) |
有効断面積 (mm2) |
質量 (g) |
入数 (個) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | ||||||||||
| CP-UC4 | ユニオンコネクタ | ミリサイズ | 4mm | 38.7 | 17 | 12.0 | 12.0 | 2.8 | 3.0 | 3.0 | 5 |
| CP-UC6 | ユニオンコネクタ | ミリサイズ | 6mm | 43.2 | 19 | 14.0 | 14.0 | 5.0 | 10.0 | 3.0 | 5 |
| CP-UC8 | ユニオンコネクタ | ミリサイズ | 8mm | 57.4 | 22 | 16.5 | 16.5 | 6.0 | 22.0 | 5.0 | 5 |
| CP-UC10 | ユニオンコネクタ | ミリサイズ | 10mm | 63.2 | 29 | 18.5 | 19.0 | 8.0 | 35.5 | 9.0 | 5 |
| CP-UC12 | ユニオンコネクタ | ミリサイズ | 12mm | 77.4 | 29 | 24.0 | 21.5 | 10.0 | 51.0 | 15.0 | 5 |
| CP-UC1/4 | ユニオンコネクタ | インチサイズ | 1/4" | 43.8 | 19 | 14.0 | 14.0 | 5.0 | 12.0 | 3.0 | 5 |
| CP-UC3/8 | ユニオンコネクタ | インチサイズ | 3/8" | 61.2 | 28 | 18.5 | 19.0 | 8.0 | 31.5 | 9.0 | 5 |
| CP-UC1/2 | ユニオンコネクタ | インチサイズ | 1/2" | 78.6 | 29 | 24.0 | 22.0 | 10.0 | 56.0 | 15.0 | 5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CP-UC4 | CP-UC4-5P | C | 1,215 | 在庫品 | 在庫品 |
| CP-UC6 | CP-UC6-5P | C | 1,295 | 在庫品 | 在庫品 |
| CP-UC8 | CP-UC8-5P | C | 1,465 | 在庫品 | 在庫品 |
| CP-UC10 | CP-UC10-5P | C | 3,255 | 在庫品 | 在庫品 |
| CP-UC12 | CP-UC12-5P | C | 3,905 | 在庫品 | 在庫品 |
| CP-UC1/4 | CP-UC1/4-5P | C | 1,295 | 在庫品 | 在庫品 |
| CP-UC3/8 | CP-UC3/8-5P | C | 3,255 | - | 在庫品 |
| CP-UC1/2 | CP-UC1/2-5P | C | 3,905 | - | 在庫品 |
