ニッタ
カプラー

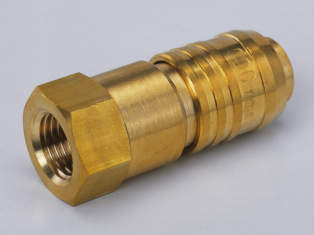

カプラー

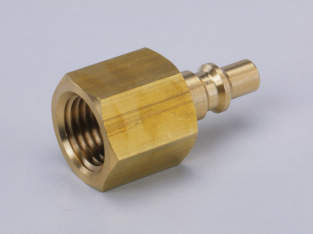

ニップル
プッシュ・トゥ・コネクト方式です。
・カプラー側とニップル側の接続は、押し込むだけのワンタッチ接続です。
カプラー側に自動開閉バルブを内蔵しています。
・カプラーとニップルの接続を行うと、同時にカプラー側のバルブが開きます。
| 使用流体 | 空気 |
|---|---|
| 使用温度範囲 | -20℃～+80℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能(kPa) | -99.975kPa |
| 本体材質 | 真鍮（C3604） |
4件の型式
カプラー
ニップル
| 型式 | 形状 |
ねじ サイズ T |
L (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
二面幅 H (mm) |
D (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| 101C4-2F | カプラー | Rc1/8 | 48.0 | 10.0 | 19.5 | - | 19.0 | 19.0 | 67.5 |
| 101C4-4F | カプラー | Rc1/4 | 48.0 | 10.0 | 19.5 | - | 19.0 | 19.0 | 60.5 |
| 101N4-2F | ニップル | Rc1/8 | 29.5 | 16.6 | - | 12.9 | 14.0 | 8.3 | 16.5 |
| 101N4-4F | ニップル | Rc1/4 | 32.8 | 16.6 | - | 16.2 | 17.0 | 8.3 | 25.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 101C4-2F | 101C4-2F | P | 2,421 | 在庫品 | 在庫品 |
| 101C4-4F | 101C4-4F | P | 2,421 | 在庫品 | 在庫品 |
| 101N4-2F | 101N4-2F | P | 557 | 在庫品 | 在庫品 |
| 101N4-4F | 101N4-4F | P | 557 | 在庫品 | 在庫品 |
